Delphi ACDelco (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi ACDelco E37/E38/E39/E39A/E67/E78/E80/E83/E92, устанавливаемые на автомобили Buick/Cadillac/Chevrolet/Opel/Saab через диагностический разъем:

ACDelco E37 (2.4L - LE5/LE9):

·	Chevrolet Captiva (C140) 2011+

·	Opel Antara 2011+

ACDelco E38 (4.8L - LY2; 5.3L - LY5/LC9/L45/LMG; 6.0L - LQ4/L92/L76; 6.2L - L92/L94/L9H):

·	Chevrolet Avalanche

·	Chevrolet Suburban

·	Chevrolet Tahoe

·	Cadillac Escalade

GMC Yukon

Hummer H2

ACDelco E39/E39A:

·	Cadillac SRX 2010+ 3.0L (LF1)

·	Opel Insignia 2.0L A20NHH/A20NHT (LHU)

·	Chevrolet Captiva (C140) 2011+ 3.0L (LF1, LFW)

·	Chevrolet Malibu 2012+ 3.0L (LFW)

·	Opel Antara 2011+ 3.0L (LF1)

·	Opel Antara 2012+ 3.0L (LF1, LFW)

·	Opel Astra-J A16XHT/1.6L SIDI

·	Opel Astra-J OPC A20NHH

·	Saab 9-5 A20NHT

ACDelco E67:

·	Cadillac SRX 4.6L (LH2)

Hummer H3

ACDelco E78:

·	Opel Adam A12XEL

·	Opel Astra-J A14NEL/A14NET(LUJ)

·	Opel Corsa-D 2012 A12XEL(LWD)/A12XER(LDC)/A14XEL(L2Z)/A14XER(LDD)

·	Opel Mokka A14NEL/A14NET/A18XER

ACDelco E80:

·	Chevrolet Colorado Z71

·	Chevrolet Malibu LCV

ACDelco E83:

·	Buick Excelle GT A16LET

·	Chevrolet Aveo-B 2012 Z16XER(LDE)/A12XEP

·	Chevrolet Cruze-A A16XER/A16LER

·	Opel Adam A14XEL

·	Opel Insignia A16XER(LDE)/A18XER(2H0)

·	Opel Astra-J A14XEL/A14XER(LDD)/A16XER(LDE)/A16LET(LLU)/A18XER

·	Opel Corsa-D 2010 A10XEP(LDB)/A12XEL(LWD)/A12XER(LDC)/A14XEL(L2Z)/A14XER(LDD)

·	Opel Meriva-B A14XER(LDD)/A14NET(LUJ)/A14NEL

·	Opel Mokka A18XER

ACDelco E92:

·	Cadillac ATS 3.6L

·	Cadillac Escalade 6.2L

Обратите внимание:

·	для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.

·	обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

·	версия микропрограммы адаптера OpenPort должна быть не ниже 1.10.

·	образа FLASH, считанного данным модулем, недостаточно для записи интерфейс BDM.

·	запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте только область калибровок по методу "считал-изменил-записал".

·	при обновлении ПО обращайте особое внимание на возможность подобной операции для каждого конкретного ЭБУ. Несоответствие ПО при обновлении может привести к частичной неработоспособности ПО и невозможности его дальнейшей перезаписи.

·	ввиду наличия в ЭБУ второго процессора, не изменяйте ПО ЭБУ, не будучи уверенным в том, что оно совместимо с ПО второго процессора.

·	для записи ПО и калибровок второго процессора (идентификаторы [C9] и [CA]) откройте необходимый файл после открытия файла основного процессора и произведите запись. Чтение второго процессора не поддерживается.

·	чтение полной прошивки занимает довольно длительное время (более 1 часа). Обеспечивайте бесперебойное питание систем автомобиля на это время.

·	для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить".

·	модуль производит пересчёт КС, необходимых для записи калибровок в блок. Подсчёт КС TorqSecurity производится только для ЭБУ E78/E83.

Окно программы содержит следующие вкладки:

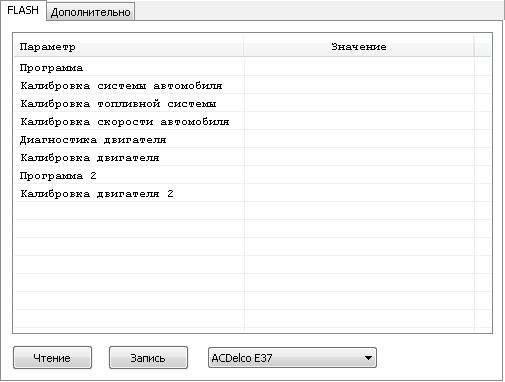

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

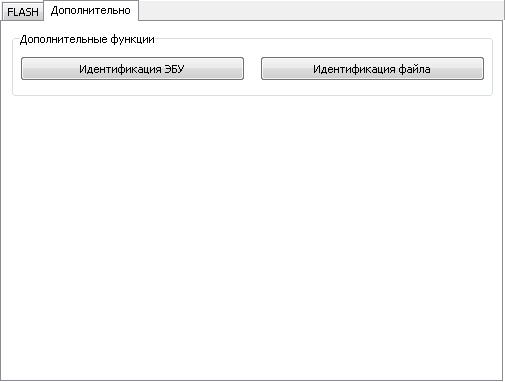

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:

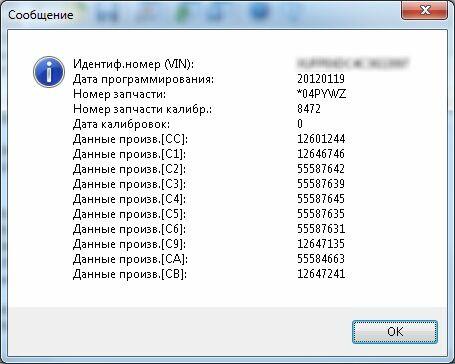

·	Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
