Обратите внимание:
| · | при работе с данным типом ЭБУ необходимо обращать особое внимание на соответствие КАЛИБРОВОК типу контроллера и его ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ. В случае записи несоответствующих калибровок контроллер может перестать функционировать нормальным образом, но возможность записи в него нового ПО останется. |
Окно программы содержит следующие вкладки:

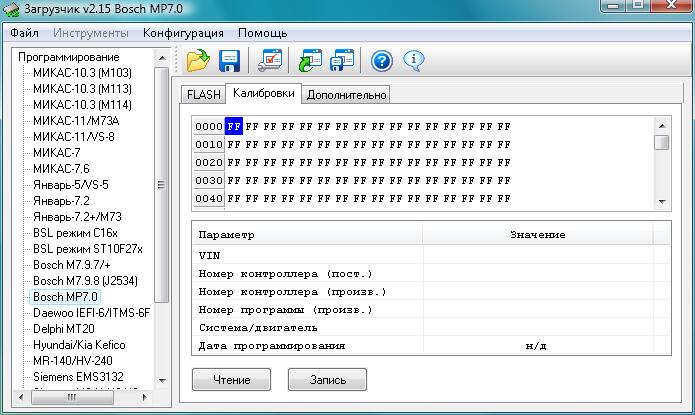

Вкладка Калибровки
Предназначена для работы с областью калибровок прошивки Bosch MP 7.0. Область калибровок - это лишь часть всей прошивки, содержащая калибровочные константы и таблицы, но не содержащая самой программы управления для микроконтроллера ЭБУ. Калибровки должны строго соответствовать типу прошивки, которая в данный момент находится в ЭБУ. Например, если вы работаете с ЭБУ автомобиля Нива, в котором находится прошивка M7N20V33, то в этот ЭБУ нельзя записывать область калибровок от ЭБУ для автомобиля ВАЗ-21093 (прошивка M7V03E65). Отличить полную прошивку от прошивки, содержащей только калибровки можно по размеру файла: полная прошивка (также называемая FullFlash) имеет размер 262144 байт, а прошивка, содержащая только калибровки - 32768 байт.
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

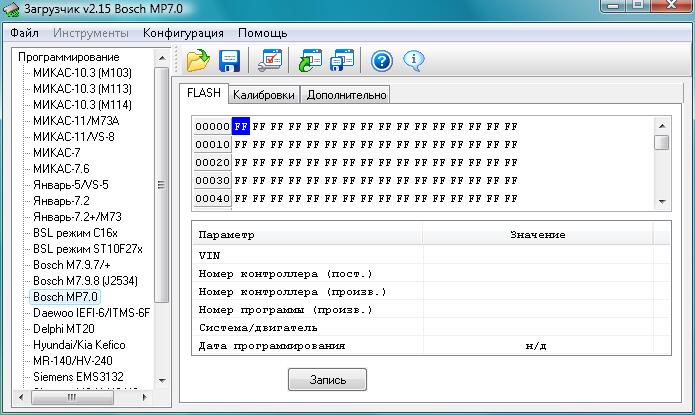

Вкладка FLASH
Предназначена для работы с полной прошивкой ЭБУ Bosch MP 7.0 (также называемой FullFlash). Прошивка имеет размер 262144 байт и содержит внутри программу для микроконтроллера ЭБУ и область калибровок. Таким образом, если вы записали в ЭБУ серийную прошивку FullFlash, то калибровки, находящиеся в этом ЭБУ будут также заменены на серийные. Для записи тюнинговых (не серийных) калибровок необходимо использовать вкладку Калибровки.
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:
|
запись прошивки из внутреннего буфера программы в контроллер |
Обратите внимание:
| · | чтение полной прошивки (FullFlash) данного типа ЭБУ с помощью Загрузчика невозможно! |
| · | серийные прошивки FullFlash можно найти на нашем сайте http://www.sms-soft.ru в разделе серийных прошивок. |
| · | в случае записи калибровок, не соответствующих данному типу прошивки, контроллер может перестать функционировать нормальным образом, но возможность записи в него новой прошивки FullFlash останется. |

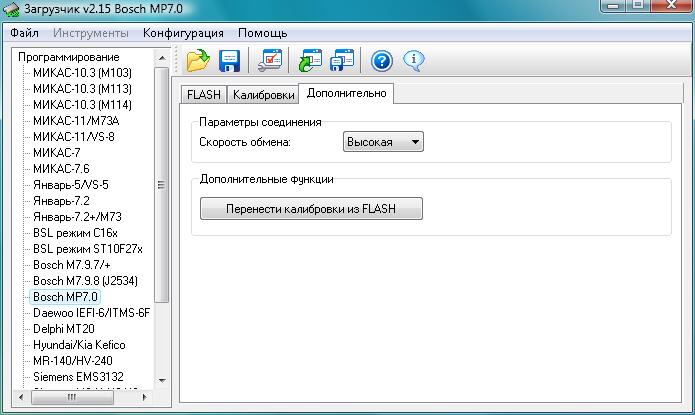

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Дополнительные функции:
| · | Перенести калибровки из FLASH – позволяет заполнить буфер калибровок данными из загруженной прошивки FLASH. Данная функция может потребоваться для ускорения записи калибровок, если в наличии имеется только файл FullFlash. |
