Cummins CMx (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Cummins CM2150/CM2220/CM2880/CM2350, устанавливаемые на автомобили ГАЗ/МАЗ/КАМАЗ и др. через диагностический разъем.

·	для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.

·	обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

·	при отсутствии связи при подключении на автомобиле может потребоваться подключение резистора 120 Ом между используемыми контактами шины CAN.

·	при отсутствии связи при подключении на автомобиле к диагностическому разъёму OBDII используйте подключение к подкапотному 3х-контактному диагностическому разъёму. При этом необходимо подключение резистора 120 Ом между используемыми контактами шины CAN.

·	образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи. Также, образ FLASH содержит данные, сгенерированные модулем при чтении.

·	используемый интерфейс J2534 должен поддерживать работу с напряжением бортсети автомобиля. Превышение допустимого напряжения питания интерфейса может вызвать его повреждение!

·	модуль поддерживает открытие как файлов, созданных модулем, так и файлов в дилерском формате. Однако, перед использованием файлов дилерского формата, они должны быть предварительно распакованы.

·	для ЭБУ CM2350 считанных данных недостаточно для записи ЭБУ. Для записи используйте файлы в дилерском формате или содержащие всю необходимую информацию.

·	запись ЭБУ CM2350 может быть произведена только оригинальным ПО или в ЭБУ с отключенной проверкой подписи.

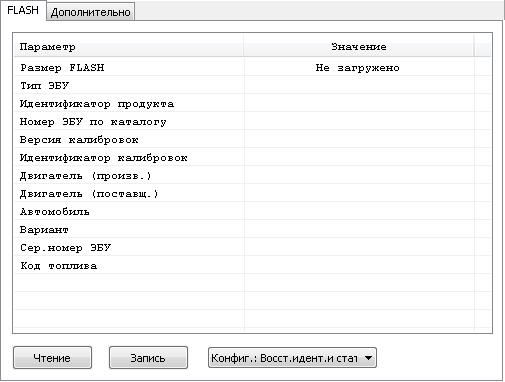

Вкладка содержит окно информации о загруженной прошивке, выбора вариантов восстановления конфигурации ЭБУ при записи и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

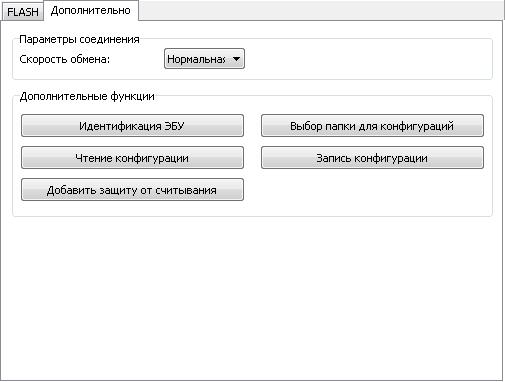

Вкладка содержит окно выбора опций работы программы:

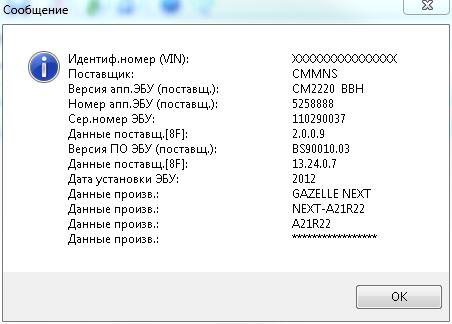

·	Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

·	Выбор папки для конфигураций – позволяет указать отдельную папку для сохранения файлов конфигурации ЭБУ.

·	Чтение конфигурации – выполняет чтение конфигурации из ЭБУ и сохраняет файл в папку для конфигураций.

·	Запись конфигурации – выполняет запись конфигурации в ЭБУ из отдельного файла. Содержимое записываемой конфигурации определяется также выбором на вкладке FLASH.

·	Добавить защиту от считывания – модифицирует ПО в буфере программы таким образом, что его считывание становится невозможным.

Образ FLASH ЭБУ содержит в себе как управляющую программу с калибровками, так и конфигурационные данные ЭБУ (EEPROM).

В процессе чтения ЭБУ считывается образ FLASH, включающий в себя все упомянутые выше области.

1.	Считывание текущей конфигурации ЭБУ с сохранением в файл. Файл сохраняется под именем вида ГГММДДЧЧММСС_СерНомЭБУ.CFG в папке, указанной на вкладке Дополнительно.

Таким образом в ЭБУ оказывается новое ПО и калибровки с конфигурацией текущего ЭБУ.

Если в процессе записи произошёл сбой, необходимо повторить процесс записи, но после него выполнить восстановление конфигурации ЭБУ вручную, нажав кнопку Запись конфигурации и выбрав файл считанный перед записью.

На вкладке FLASH доступен выбор содержимого конфигурационных данных ЭБУ на 3-ем этапе записи:

·	0.Не восстанавливать – восстановление конфигурационных данных не будет произведено (например при замене ЭБУ на новый с сохранением данных из считанного автомобиля).

·	1.Восст.только идент. – будут восстановлены только идентификационные данные (серийные номера и т.п.), включая информацию об иммобилизации и кодировку форсунок.

·	2.Восст.идент. и стат. – будут восстановлены идентификационный данные (см. выше) и статистика (пробег, время, топливо, данные маршрутного компьютера и т.п.).

·	3.Восстановить всё – будет восстановлены все данные, содержащиеся в файле конфигурации.

В процессе чтения идёт считывание всего набора конфигурационных данных ЭБУ независимо от данного выбора.

Для записи предварительно сформированного файла конфигурации воспользуйтесь выбором "3.Восстановить всё". В таком случае фильтрация записываемых данных осуществлена не будет.

·	Если в процессе чтения произошла ошибка, для повторения операции может потребоваться выключить и заново включить ЭБУ.

·	Запись конфигурации должна производиться первой операцией после включения ЭБУ. Если с ЭБУ уже были произведены какие-либо другие операции, ЭБУ необходимо выключить и включить снова.
