Контроллеры семейства МИКАС-11 не комплектуются необходимыми элементами для разрешения программирования. В этом случае необходимо установить недостающие элементы на плату контроллера (см. рисунок): впаять чип-резисторы и транзистор, как показано на рисунке красным цветом. Транзистор BC817 или подобный. После произведенных изменений контроллер можно программировать.

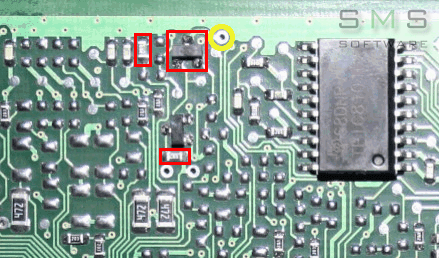

Первый вариант печатной платы (два резистора 6.8кОм и транзистор):

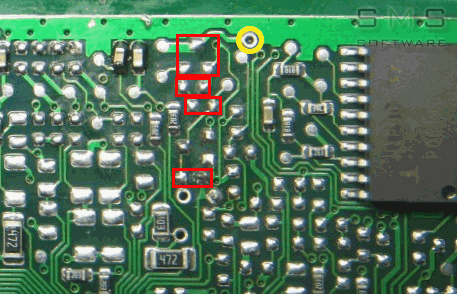

Второй вариант печатной платы (три резистора 5.1кОм и транзистор):

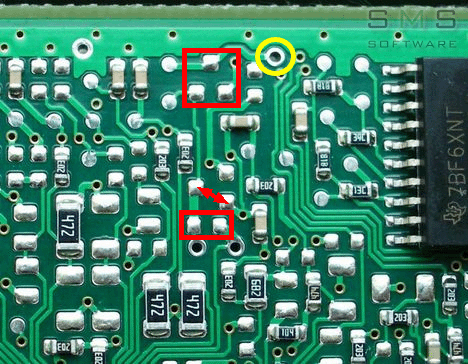

Третий вариант печатной платы (нижний резистор 6.8кОм, верхний резистор (по диагонали) 10кОм и транзистор):
При отсутствии необходимых элементов или несовпадении печатной платы ЭБУ возможна работа с ЭБУ путем замыкания точки, отмеченной желтым цветом, на землю ЭБУ. После программирования перемычку необходимо убрать.
