Январь-7.2+/М73/М74К

Модуль предназначен для работы с ЭБУ Январь-7.2+/M73/M74K.

Обратите внимание:

·	программирование ЭБУ должно быть произведено с помощью подключения к разъёму ЭБУ. Программирования без снятия с автомобиля подключением к диагностической колодке может вызвать повреждение предохранителей, исполнительных механизмов или компонентов внутри ЭБУ.

Окно программы содержит следующие вкладки:

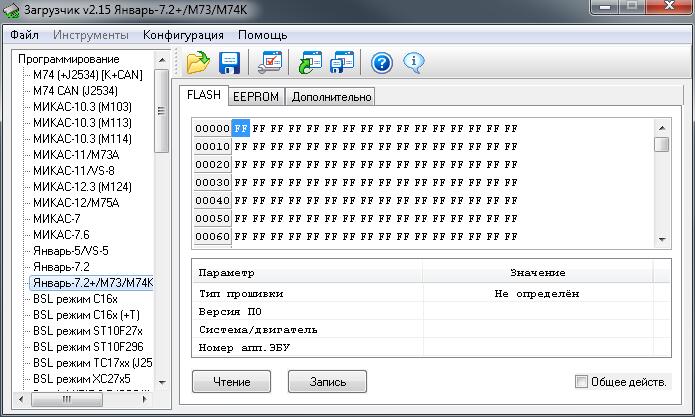

Вкладка FLASH

Вкладка содержит окно просмотра буфера программы контроллера, информации о прошивке и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

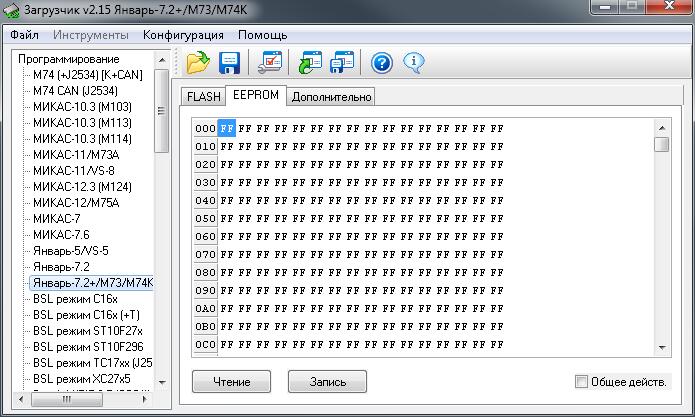

Вкладка EEPROM

Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:

	чтение содержимого EEPROM из контроллера во внутренний буфер программы
	запись содержимого EEPROM из внутреннего буфера программы в контроллер

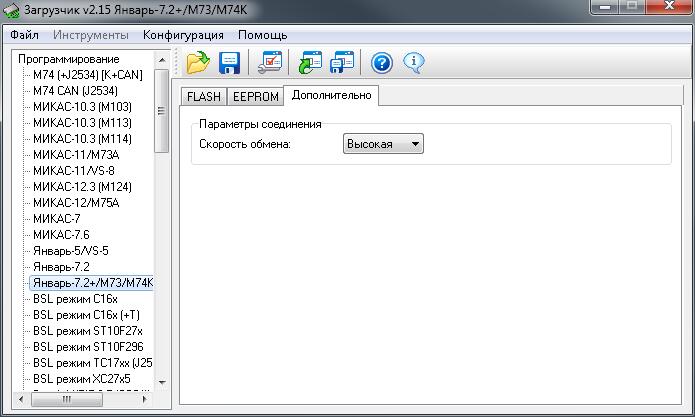

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Параметры соединения:

·	Скорость обмена – выбор скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается или по окончании процесса чтения появляется сообщение об ошибке, попробуйте работать на более низкой скорости.

Модуль поддерживает работу с несколькими типами ЭБУ и автоматически определяет их. Программа каждого из этих типов ЭБУ состоит из бутлоадера (программа, управляющая запуском основной программы и ее обновлением), основной программы с калибровкам. Работа с разными типами ЭБУ имеет некоторые особенности:

·	Январь-7.2+ (идентификатор ПО х2xxxxxx) (бутлоадер ИТЭЛМА):

При записи ЭБУ обновляется только основная часть программы и калибровки. Бутлоадер по умолчанию не обновляется.

В ЭБУ могут быть записаны только прошивки Январь-7.2+.

·	М73 ИТЭЛМА, М74К ИТЭЛМА (идентификатор ПО х303xxxx, х327xxxx, х428xxxx, х429xxxx) (бутлоадер ИТЭЛМА):

В ЭБУ могут быть записаны как прошивки М73/М74К ИТЭЛМА, так и М73 АВТЭЛ. При записи следует учитывать аппаратные особенности ЭБУ разных серий.

·	М73 АВТЭЛ (идентификатор ПО х308xxxx, х317xxxx, х373xxxx, х3028xxxx) (бутлоадер АВТЭЛ или ИТЭЛМА):

При записи ЭБУ обновляется только основная часть программы и калибровки. Обновление бутлоадера отключено, т.к. в большинстве случаев процессор этих ЭБУ защищен.

В ЭБУ с бутлоадером АВТЭЛ может быть записано только ПО М73 АВТЭЛ.

Обратите внимание:

·	если после записи в ЭБУ прошивки, бутлоадер которой отличается от исходной, появляется "Ошибка ПЗУ", рекомендуется считать из ЭБУ прошивку (уже с исходным бутлоадером), открыть ее в редакторе калибровок CTPro, сохранить (будет пересчитана контрольная сумма) и снова записать в ЭБУ.

для обновления бутлоадера необходимо нажать клавишу Shift до нажатия на кнопку Запись и удерживать ее до начала процесса "Стирание FLASH". Данный процесс является критическим, т.к. в случае включенной защиты процессора и ошибках записи может потребоваться замена процессора ЭБУ! Если при ошибке записи бутлоадера ЭБУ перестал выходить на связь, необходимо перевести ЭБУ в BSL режим путём доработки ЭБУ и повторить операцию.

·	в случае, если ЭБУ не выходит на связь, необходимо перевести ЭБУ в BSL режим путём доработки ЭБУ и повторить операцию.

·	при работе в BSL-режиме в первую очередь необходимо удостовериться, что процессор ЭБУ не защищен. Если после считывания FLASH буфер будет заполнен повторяющимися значениями 9B 00 9B 00 9B 00..., дальнейшая работа в BSL-режиме с ЭБУ невозможна.

если ЭБУ содержит бутлоадер АВТЭЛ, при работе с контроллером без доработки успешное окончание любой операции отключает бутлоадер. Помните об этом! В случае, когда запись FLASH прошла с ошибкой, последующая успешная операция, например чтение или запись EEPROM, отключит бутлоадер, что приведет к невозможности работы с контроллером без доработки в случае если процессор ЭБУ окажется защищённым.
