Некоторые контроллеры семейства МИКАС-7 комплектуются микросхемой ПЗУ меньшего объема, чем необходимо для беспрепятственного программирования двухрежимных прошивок. При программировании таких блоков будет появляться ошибка программирования в области 50..100%.
Для программирования таких контроллеров необходимо произвести некоторые аппаратные изменения (см. рисунок):

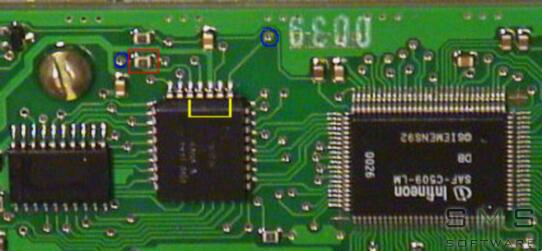

Аппаратные изменения ЭБУ МИКАС-7.
| 1. | Выпаять чип-резистор, помеченный красным цветом. |
| 2. | Соединить между собой два переходных отверстия, помеченные синим цветом. Это можно сделать либо проводником с обратной стороны платы, либо перемычкой непосредственно на микросхеме ПЗУ (отмечена желтым цветом) |
После произведенных изменений в контроллер можно программировать как обычные, так и сдвоенные прошивки.

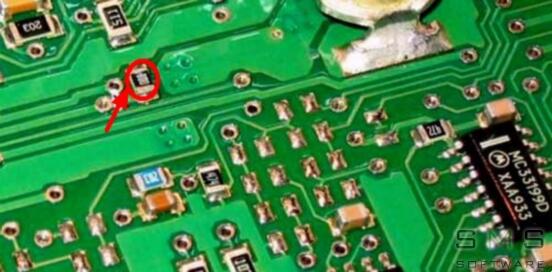

Необходимые доработки контроллера МИКАС-7.1 в случае, когда контроллер диагностируется «Загрузчиком», но не выходит на связь в режиме программирования (наиболее часто встречается с карбюраторными версиями контроллеров), необходимо на время программирования выпаять перемычку, обозначенную на рисунке:
Доработки ЭБУ Микас-7.1.
