Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SID206, устанавливаемых на автомобилях Ford Mondeo 4, Galaxy, S-Max, Kuga 1 с двигателями 1.8...2.0л.
Обратите внимание:
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | работа с ЭБУ производится на автомобиле. |
| · | перед программированием программа проверит соответствие VIN автомобиля с тем, что хранится в текущей прошивке. При несовпадении будет выведено соответствующее предупреждение. Для отключения данной проверки удерживайте клавишу Alt с начала соединения до фактического начала программирования ЭБУ. Программирование ЭБУ программой с несоответствующим VIN может привести к необходимости перепрограммирования ЭБУ с использованием интерфейса BDM. |
| · | перед перепрограммированием ЭБУ он не должен содержать информации об ошибках. Воспользуйтесь соответствующей функцией для чтения и сброса ошибок. При необходимости устраните имеющиеся неисправности. |
Окно программы содержит следующие вкладки:

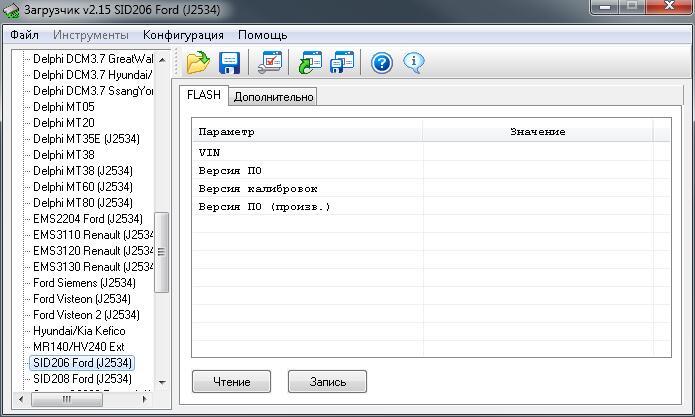

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

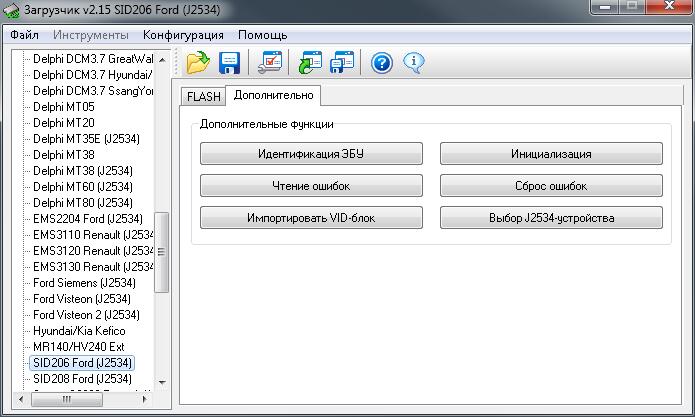

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:

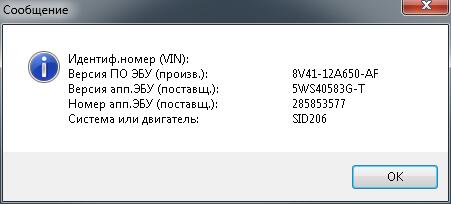

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную онформацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
| · | Инициализация – выполняет инициализацию ЭБУ после перезаписи. |
| · | Импортировать VID-блок – позволяет импортировать VID-блок, содержащий информацию об автомобиле, из файла. |
| · | Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
