Модуль предназначен для чтения-записи ЭБУ Siemens SID208, устанавливаемых на автомобилях Peugeot Boxer/Citroen Jumper.
Обратите внимание:
| · | для работы расширенных функций модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | работа с ЭБУ производится на автомобиле. Также возможна работа со снятым с автомобиля ЭБУ. Если работа с ЭБУ на столе без использования расширенных функций завершается с ошибкой, удерживайте клавишу Shift перед началом операции до момента соединения с ЭБУ. |
| · | модуль позволяет считать пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ (разблокировки) модулем "BSL режим TC17xx (J2534)". Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ. |
| · | если ЭБУ выполняет проверку цифровой подписи, то запись модифицированного ПО без использования расширенных функций в такой блок невозможна. Для отключения проверки цифровой подписи воспользуйтесь модулем "BSL режим TC17xx (J2534)". |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Окно программы содержит следующие вкладки:

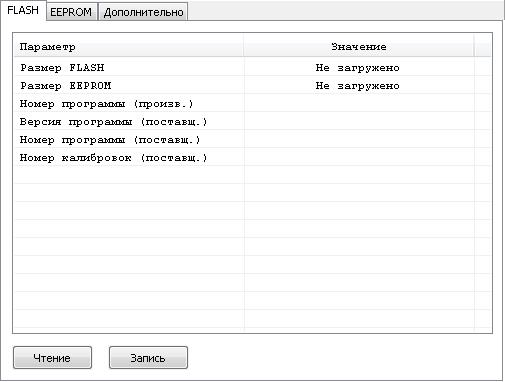

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

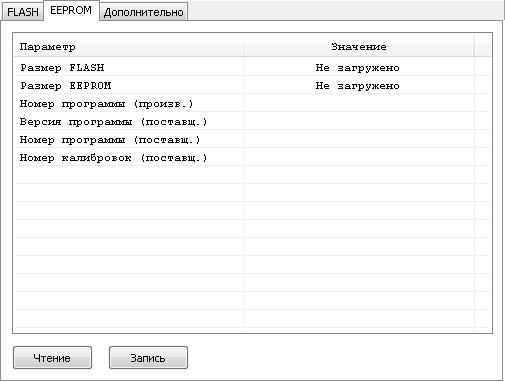

Вкладка EEPROM (расширенные функции)
Вкладка содержит окно информации о буфере программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |

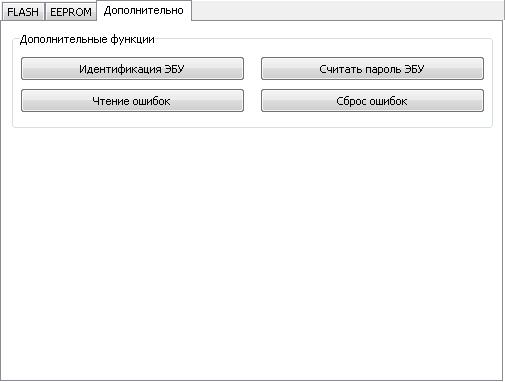

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:

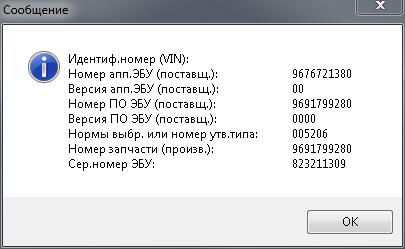

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Считать пароль ЭБУ – выполняется чтения пароля доступа к процессору ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Работа с ЭБУ с использованием расширенных функций:
Модуль содержит расширенные функции по работе с ЭБУ, которые позволяют работать с ЭБУ без необходимости разблокировки или вскрытия, в т.ч. и через диагностический разъём.
Для использования расширенных функций при работе с ЭБУ удерживайте клавишу Ctrl во время нажатия кнопок "Чтение"/"Запись"/"Считать пароль ЭБУ" до начала соединения с ЭБУ.
Если связь с ЭБУ долго не устанавливается, отключите питание ЭБУ, включите заново и повторите операцию.
В случае возникновения ошибок при использовании расширенных функций не выключайте питание ЭБУ до успешного завершения! Критичной операцией при этом является обновление Boot-блока. При необходимости работы с Boot-блоком подключите ЭБУ на столе, используя отдельное подключение цепей питания, не коммутируемое адаптером Загрузчика.
В случае, если после работы с расширенными функциями ЭБУ более не выходит на связь, при этом работы с Boot-блоком не производилось, подключите ЭБУ на столе с обязательным коммутированием питания адаптером Загрузчика и повторите попытку работу расширенными функциями, удерживая дополнительно клавишу Alt до начала соединения с ЭБУ.
FLASH-память ЭБУ разделена на 3 составные части: Boot-блок, калибровки и программа управления.
При записи FLASH будет задано несколько вопросов.
В случае, если буфер программы содержит недостаточное количество данных, часть вопросов может быть пропущено.
| 1. | – при положительном ответе будет произведена запись только калибровок. |
| 2. |  – при отрицательном ответе будет произведена запись области калибровок и ПО. При положительном ответе будет произведена запись полного образа FLASH ЭБУ, включая Boot-блок. При этом ошибка при записи Boot-блока может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)" с использованием предварительно считанного пароля. |
Работа с EEPROM ЭБУ производится на вкладке EEPROM и не имеет каких-либо особенностей.
