Модуль предназначен для записи ПО и/или калибровок ЭБУ Siemens SID209 (CK4A), устанавливаемых, в частности, на автомобилях Ford Ranger 3.2L Diesel.
Обратите внимание:
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | работа с ЭБУ производится на автомобиле. Также возможна работа со снятым с автомобиля ЭБУ. |
| · | в процессе записи из ЭБУ считывается пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ модулем "BSL режим TC17xx (J2534)". Файлу пароля присваивается имя в соответствии с серийным номером ЭБУ и он сохраняется либо в текущей папке, либо в папке, указанной на вкладке "Дополнительно". |
| · | если ЭБУ выполняет проверку цифровой подписи (RSA enabled), то запись модифицированного ПО в такой блок невозможна. Для отключения проверки цифровой подписи воспользуйтесь модулем "BSL режим TC17xx (J2534)". |
Окно программы содержит следующие вкладки:

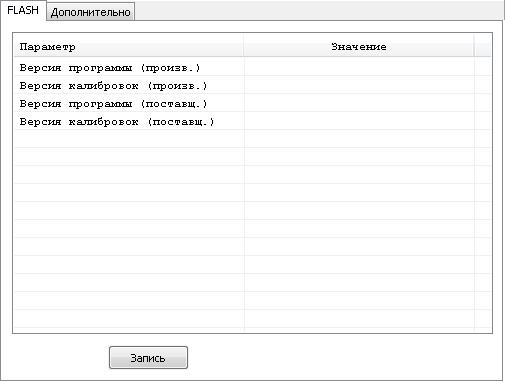

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
запись прошивки из внутреннего буфера программы в контроллер |

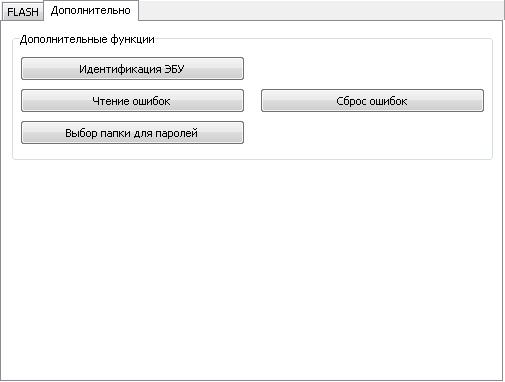

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:

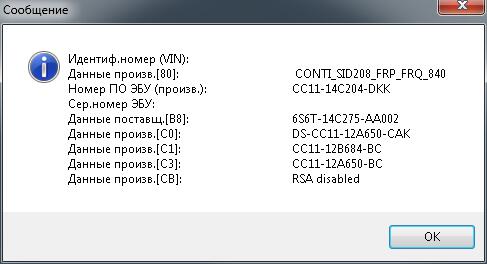

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
| · | Выбор папки для паролей – позволяет указать постоянный каталог для сохранения считанных файлов паролей ЭБУ. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
