Модуль предназначен для чтения-записи по K-линии FLASH-памяти ЭБУ Transtron, основанных на процессорах Renesas SH7058 при наличии в ПО ЭБУ бутлоадера, устанавливаемые, в частности, на автомобили Isuzu, через диагностический разъём.
Обратите внимание:
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | образ FLASH, считанный данным модулем, может быть использован для внутрисхемной записи. |
| · | при записи производится обновление ПО ЭБУ и калибровок. Другие области не затрагиваются. |
| · | запись ПО, не соответствующего ЭБУ, в некоторых случаях может привести к неработоспособности ЭБУ. Для безопасной работы используйте метод "считал-изменил-записал". |
Окно программы содержит следующие вкладки:

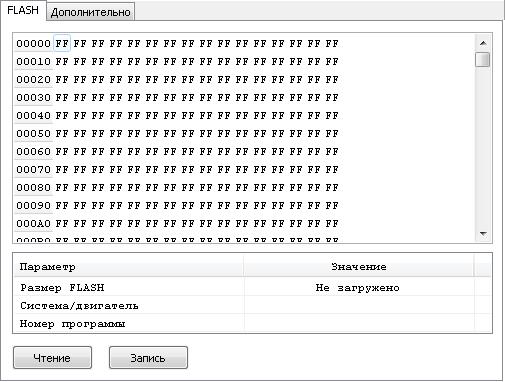

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

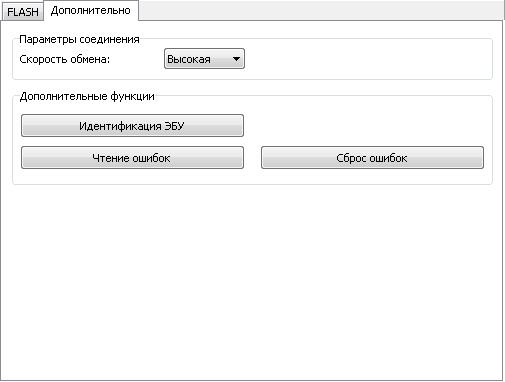

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
