Универсальный кабель Загрузчика

Универсальный кабель Загрузчика позволяет производить подключения к ЭБУ с разъемами, отличающимися от используемых в автомобилях Российского производства.

Кабель может быть изготовлен самостоятельно согласно используемым контактам и цветовой маркировке проводов:

Контакт DB25	Цвет провода	Назначение
21	Черный	Питание адаптера (земля)
18	Красный	Питание адаптера (+12В)
22	Черный	ЭБУ:Земля
17	Красный	ЭБУ:К30/+12В
5	Желтый	ЭБУ:К15/Зажигание
15	Оранжевый	ЭБУ:К30Р/Питание после гл.реле
16	Серый	ЭБУ:Управление гл.реле
1	Синий	ЭБУ:K-Line
11	Зеленый	ЭБУ:Разрешение программирования

Обратите внимание что питание адаптера и питание ЭБУ не должны быть соединены. Адаптер коммутирует необходимые сигналы самостоятельно.

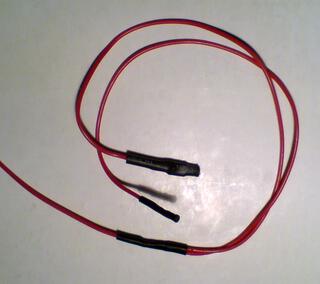

Каждый провод кроме питания адаптера, для удобства использования, должен иметь два контакта: один - для подключения к ножевым контактам (например, используемые в 55-контактных разъемах), другой - к игольчатым (используемые в 81-контактных разъемах).
