Порядок работы с загрузчиком на примере ЭБУ Январь-5.1
Для начала работы с загрузчиком необходимо:
| · | Подключите 25-контактный разъем кабеля к адаптеру Загрузчика. |
| · | Подключите адаптер Загрузчика к хост-адаптеру. |
| · | Подключите хост-адаптер к USB-порту компьютера. |
| · | Подключите Загрузчик к источнику питания 12 В (в качестве источника питания можно использовать бортовую сеть автомобиля). |
| · | После выполнения необходимых подключений запустите программу. |
| · | Подключите ЭБУ к разъему загрузчика. |

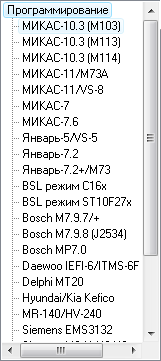

Перед работой с ЭБУ выберите соответствующий тип в списке слева:
Основные операции, производимые программой, на примере контроллера семейства Январь-5:
| 1. | Чтение программы из контроллера. |
На вкладке FLASH или EEPROM установить галочку Общее действ. и нажать кнопку Чтение.
После завершения операции в меню Файл выбрать пункт Сохранить и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Сохранить.
| 2. | Запись программы в контроллер. |
В меню Файл выбрать пункт Открыть и выбрать файл из списка или ввести имя файла в появившемся диалоговом окне. Нажать клавишу Открыть.

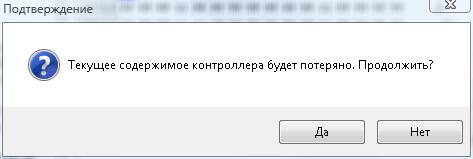

На вкладке FLASH или EEPROM установить галочку Общее действ. и нажать кнопку Запись. Загрузчик выдаст запрос на подтверждение действия.
После подтверждения пользователя начинается запись программы в контроллер.
| 3. | Удаление записи об иммобилизаторе. |
На вкладке EEPROM снять галочку Общее действ. и нажать кнопку Чтение.
Удалить запись об иммобилизаторе посредством нажатия кнопки Удалить имм.
Нажать кнопку Запись для сохранения образа микросхемы EEPROM в контроллере.
| 4. | Перемешивание калибровочных данных. |
В меню Файл выбрать пункт Открыть и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Открыть.
На вкладке Дополнительно установить галочку Перемешивание калибровок и снять галочку Программировать оригинал.
На вкладке FLASH или EEPROM установить галочку Общее действ. и нажать кнопку Запись.
Следует заметить, что повторное перемешивание калибровок приведет к непредсказуемым результатам.
| 5. | Защита программы контроллера от считывания. |
В меню Файл выбрать пункт Открыть и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Открыть.
На вкладке Дополнительно установить галочку Защита от считывания и снять галочку Программировать оригинал.
На вкладке FLASH или EEPROM установить галочку Общее действ. и нажать кнопку Запись.
| 6. | Снятие защиты с программы контроллера. |
В меню Файл выбрать пункт Открыть и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Открыть.
На вкладке Дополнительно нажать кнопку Снять защиту.
В меню Файл выбрать пункт Сохранить и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Сохранить.
| 7. | Защита программы контроллера от копирования. |
В меню Файл выбрать пункт Открыть и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Открыть.
На вкладке Дополнительно установить галочку Защита от копирования и снять галочку Программировать оригинал.
На вкладке Дополнительно выбрать разрешенное количество нелегальных запусков.
На вкладке FLASH или EEPROM установить галочку Общее действ. и нажать кнопку Запись.
| 8. | Создание двухрежимной прошивки. |
В меню Инструменты – Создать двухрежимную выбрать пункт, соответствующий требуемому типу контроллера.
Выбрать файл прошивки, из которого будет взята секция с программой контроллера, которая будет использоваться в двухрежимной прошивке, либо ввести имя файла вручную в поле Программа.
Выбрать файл прошивки, из которого будет взята секция калибровок, которая будет расположена в «нижней» части двухрежимной прошивки, либо ввести имя файла вручную в поле Калибр. 1.
Выбрать файл прошивки, из которого будет взята секция калибровок, которая будет расположена в «верхней» части двухрежимной прошивки, либо ввести имя файла вручную в поле Калибр. 2.
Нажать кнопку Создать.
При необходимости сохранить полученную прошивку.
Описание подключения управления и индикации двухрежимной прошивки описано в соответствующем разделе данного руководства.
| 9. | Добавление функции маршрутного компьютера. |
В меню Файл выбрать пункт Открыть и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Открыть.
На вкладке Дополнительно установить галочку Маршрутный компьютер (VDO) и выбрать версию используемой панели.
Нажать кнопку Параметры и в появившемся окне выбрать необходимые параметры для отображения. Нажать клавишу ОК.
На вкладке FLASH или EEPROM установить галочку Общее действ. и нажать кнопку Запись.
| 10. | Добавление функции управления реле блокировки стартера. |
В меню Файл выбрать пункт Инструменты и ввести имя файла в появившемся диалоговом окне. Нажать клавишу Открыть.
На вкладке Дополнительно установить галочку Реле блокировки стартера.
На вкладке FLASH или EEPROM установить галочку Общее действ. и нажать кнопку Запись.
Обратите внимание:
| · | если вам необходимо сохранить текст информационного окна (например окна идентификации ЭБУ или списка прочитанных ошибок), удерживайте клавишу Shift во время закрытия этого окна. Текст сообщения будет скопирован в буфер обмена, что будет подтверждено системным звуком при нажатии на кнопку "ОК". |
