Модуль предназначен для записи блоков управления двигателем M(G)7.9.8, устанавливаемых на автомобили KIA/Hyundai: 1.4L, 1.6L 2006-2010 годов выпуска.
Поддерживается запись, проверка и коррекция контрольных сумм, чтение и стирание ошибок.
Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.
Запись ЭБУ через диагностический разъем OBD осуществляется по CAN шине .
Порядок работы:

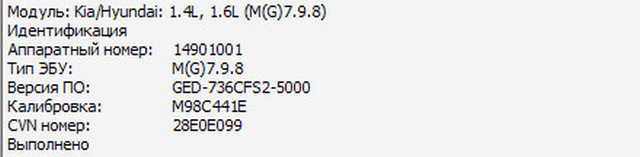

1.Включите зажигание и сделайте идентификацию ЭБУ. В результате идентификации в окне отразится информация, подобная этой:
2.Подберите подходящую прошивку
3.Для записи нажмите кнопку
для выбора этого файла и нажмите кнопку Запись.
4.После окончания записи выключите и снова включите зажигание, прочитайте и при необходимости удалите ошибки.
5.Запустите двигатель.
Если при записи возникла ошибка, то выключите и снова включите зажигание и повторите запись.
Размер прошивок FLASH памяти для ЭБУ Bosch M 7.9.8, MG 7.9.8 - 832 Кб (851968 байт).
Обратите внимание:
ЭБУ Bosch M 7.9.8, MG 7.9.8 также возможно перепрограммировать вне автомобиля.
Для работы с блоками управления, снятыми с автомобиля, выполняйте подключения по следующим схемам:.

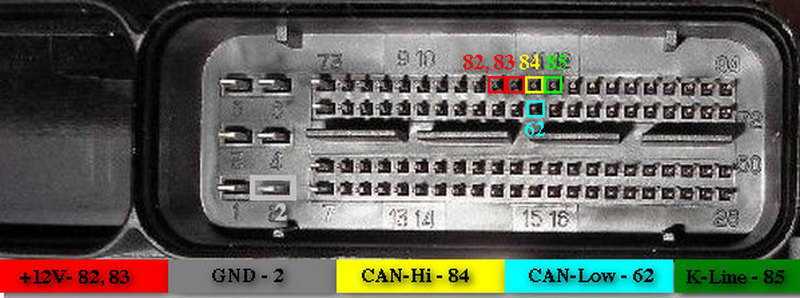

Подключение к ЭБУ Bosch M 7.9.8:
82, 83 – +12V
2 – GND
84 – CAN-Hi
62 – CAN-Low
85 – К-Line (при программировании РСМ не используется)

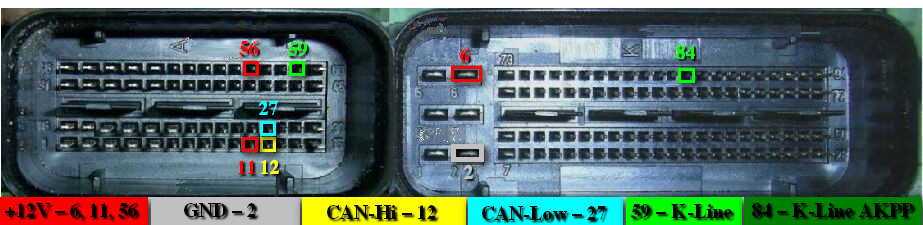

Подключение к ЭБУ Bosch MG 7.9.8:
Большой разъем:
6 – +12V
2 – GND
84 – К-Line AKPP (при программировании РСМ не используется)
Маленький разъем:
11, 56 – +12V
12 – CAN-Hi
27 – CAN-Low
59 – К-Line (при программировании РСМ не используется)
Расшифровка обозначений прошивок BOSCH M(G)7.9.8 а/м KIA/HYUNDAI.
Кодировка идентификаторов ПО ЭБУ Bosch M7.9.8 (MG7.9.8), устанавливаемых на данные автомобили с 2006 года, несет в себе информацию об автомобиле и его комплектации. Она состоит из идентификаторов ПО (Software ID) и комплектации автомобиля (Hardware ID).
Идентификатор базового ПО (Software ID) обозначается в виде PM98C441C. PM98 - признак ЭБУ Bosch M(G)7.9.8, а C441C - идентификатор ПО. Все прошивки с одинаковым идентификатором совместимы и отличаются друг от друга только калибровками/Идентификатор в прошивке содержится по адресам BC01Ch - BC036h. По адресам BC038h - BC03Dh расположена дата производства прошивки.
Кодировка комплектации автомобиля (Hardware ID):
G JB - 6 3 4 D E S8 - 5 000
G - признак модели (бензиновый (Gazoline)).

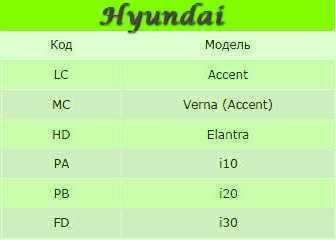

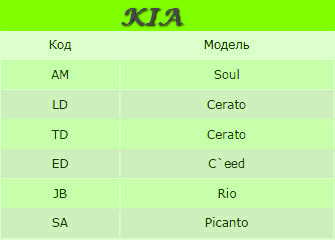

JB - код модели.
6 - последняя цифра года разработки прошивки. Например, 6 -
2006; 7 - 2007; 8 - 2008, 9(В) – 2009; A - 2010 и т.д.
3 - нормы токсичности: Евро-0(R), Евро-2(А, G, I, O, К), Евро-III(3 или М), Евро-IV(4,
H, D).
4 - рабочий объем двигателя, вторая цифра после запятой. Например: 0 – 1.0L,
1 – 1.1L, 2 – 1.2L, 4 – 1.4L, 6 – 1.6L и т.д.
D- комплектация автомобиля.
E - наличие иммобилайзера: E, Р – без иммобилайзера, F, Q – с иммобилайзером.
S8 - версия калибровочных данных.
5- признак КПП: 5 - МКПП, A или D - АКПП.
000 - резерв.

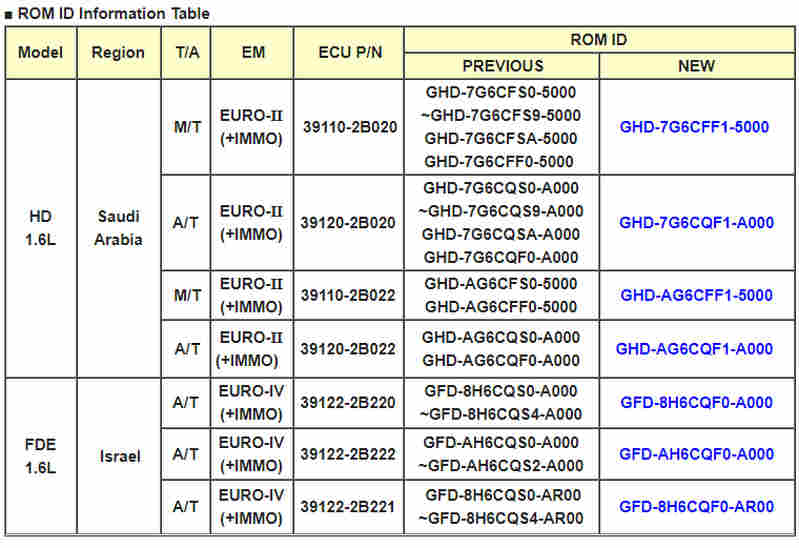

Заводской бюллетень по смене ПО на Hyundai Elantra, I30
