Прошивки ЭБУ Melco 3-го поколения в зависимости от типа используемой на автомобиле трансмиссии бывают 2х видов.
Для автомобилей с МКПП и автомобилей с АКПП с отдельным ЭБУ АКПП размер прошивки составляет 256 KB (262 144 bytes)
Для автомобилей с АКПП с общим ЭБУ двигателя и АКПП размер прошивки составляет 512 KB (524 288 bytes)
Контрольная сумма в прошивках не рассчитывается и не контролируется.
.

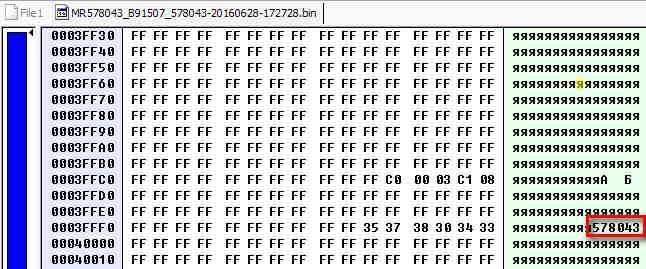

Все прошивки ЭБУ Melco и аналогов имеют внутренние идентификаторы базового ПО, которые находятся по адресу 3FFFA (6 байт) .

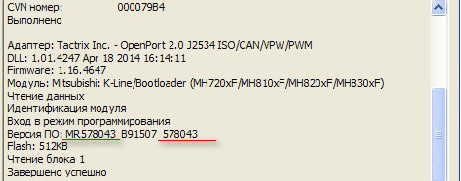

При чтении прошивки версия ПО, автоматически определяется программой РСМ.
Так же вы можете самостоятельно посмотреть эти данные, открыв прошивку любым HEX-редактором.

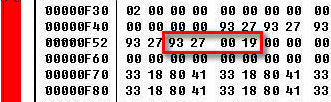

Так же в прошивках содержатся идентификаторы калибровок, они находятся по адресу F52 (4 байта)
В данном случае идентификатор 93270019, где 19 версия калибровок.
Прошивки в рамках одного ПО (в данном случае 9327) совместимы и взаимозаменяемы.
Работа с иммо.
Если автомобиль оборудован иммобилизатором, в прошивке имеется код синхронизации.
Для того чтобы обеспечить запуск двигателя после перепрограммирования ЭБУ, перед его проведением вам необходимо
перенести этот код в прошивку, которую вы собираетесь записывать.

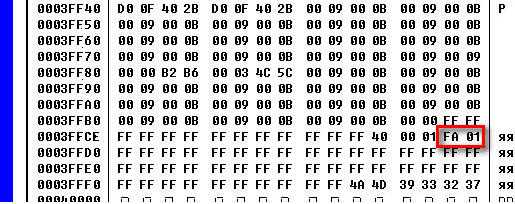

Код содержится по адресу 3FFCE (2 байта). Программа PCM выполняет это автоматически.
Прошивки ЭБУ Melco 4-го поколения вне зависимости от типа трансмиссии имеют размер 1,00 MB (1 048 576 bytes), тип трансмиссии определяется флагом комплектации. В них всегда рассчитывается и контролируется контрольная сумма. Стандартные заводские прошивки с одинаковыми идентификаторами идентичны и всегда имеют одинаковые контрольные суммы. Код синхронизации иммо, VIN номер и версия ПО содержатся в eeprom.
Идентификация
При чтении прошивки версия ПО, автоматически определяется программой РСМ. Так же вы можете самостоятельно посмотреть эти данные, открыв прошивку любым НЕХ-редактором.

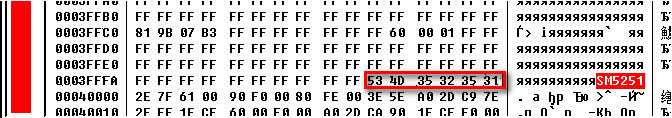

Базовое ПО - адрес 3FFFA (6 байт)
В данном случае идентификатор ПО SM5251 - Lancer X 1.8 CVT
Идентификатор калибровок - адрес 5002A (4 байта)
В данном случае идентификатор калибровок 52510010 - где 10 - версия калибровок.
Размеры прошивок в зависимости от типа ЭБУ.
MH7202F, MH7203FA –128Kb
MH8206F – 256Kb
MH8102F, MH8104, MH8201F, MH8202F, MH8301F, MH8302F, MH8305F, MH8306F – 512Kb
MH8303F, MH8304F – 768Kb
MH8106F – 1024Kb
MH8115F – 1280Kb
Полезно знать:
В ЭБУ MH8206F, MH8305F, MH8306F установлены процессоры SH705X, хотя маркировка на них осталась прежняя.
Типы ЭБУ по моделям автомобилей.
MH7202F, MH7203FA – Mitsubishi Carisma, Pajero, Eclips, Galant 2000-2004г; Montero Pajero 3.2 DID 4m41 2002
Hyundai Sonata 2.0 (Корея, Tagaz) 2004, Santa Fe 2.4 2001-2004г, Tiburon 2.0 (Cupe), Matrix 1.8;
KIA Sorrento 2.4, Magentis 2.0 2000-2004г
MH8104F – Lancer X 1.5L (2007и новее), Outlander XL JDM
MH8106F – Lancer X 1.6/1.8/2.0L, Outlander XL
MH8206F – Lancer IX MT
MH8102F, MH8104, MH8201F, MH8202F, MH8301F, MH8302F, MH8305F, MH8306F – с 2001 Montero Sport 3.5L ; с 2001 Pajero 3.0; с 2004 Galant 2.4L MIVEC; Outlander 2003-2005; Outlander CU5W 2.4 AT MIVEC 07/05 – 12/08; с 2003 Montero Sport 3.5L 4WD; с 2004 Galant 3.8L V6; 06-09 Eclipse GT;
MH8304F 512Kb – Colt MT,
MH8304F 768Kb – Colt AT, Galant IX 2.4L (2005 и новее), Pajero AT (2007 и новее)
MH8305F – Lancer IX AT, Galant IX.
MH8306F – Lancer IX, 1.6/2.0L AT
MH8303F, MH8304F– с 2006 Outlander AWD AT; с 2006 Outlander 2.4L 4WD AT MIVEC;
с 2005 Galant 2.4L; Colt 1.3 2004-2008
MH8115F – Mitsubishi Outlander 3 NEW
