Nissan/Infiniti CAN

Модуль предназначен для чтения и записи блоков управления двигателем Hitachi, работающих по CAN шине, устанавливаемых на автомобили Nissan и Infiniti..

Поддерживается чтение, запись, проверка и коррекция контрольных сумм, чтение и стирание ошибок. Время чтения 3-11 минут, время записи 2-8 минут в зависимости от типа ЭБУ и размера прошивки.

В программу добавлен Generic модуль для ЭБУ: тип блока определяется автоматически.

Перед началом работы с автомобилем ознакомьтесь с общими правилами, которые нужно соблюдать.

Работу с автомобилем необходимо начать с идентификации.

Важно:

При безключевом доступе ключ нужно вставить в замок (интелектуальный - оставить в салоне авто), иначе связь с ЭБУ может прерваться на любом этапе чтения иили записи.

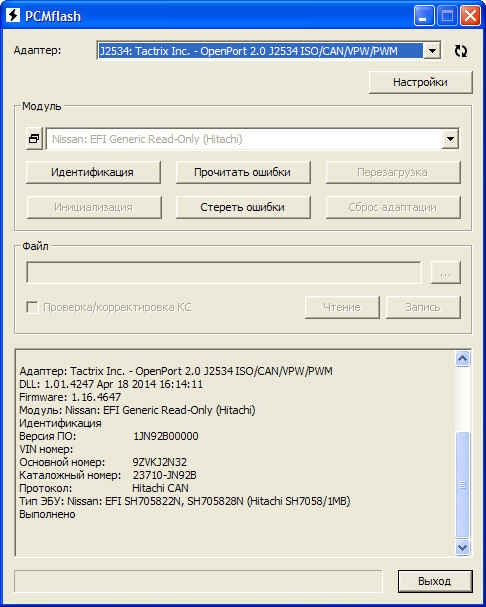

В результате идентификации в окне отразится информация, подобная этой:

Если ЭБУ поддерживается, то программа напишет название модуля в окне идентификации. Его нужно будет использовать для записи модифицированных файлов, а так же можно использовать при чтении.

Если вы получите сообщение "Неопознанный модуль", то скорее всего это не Hitachi (например на X-Trail 2.5 устанавливается Bosch, либо Denso на дизелях, либо Valeo на Terrano), либо это один из новых блоков Hitachi, работающих с другим протоколом (такие устанавливаются, например, на Nissan Qashqai с 2014 года). Чтение и запись этих ЭБУ производится соответствующими модулями.

Перед чтением или записью на некоторых автомобилях рекомендуется отключить вентилятор охлаждения двигателя, так как он может включится и непрерывно работать во время прошивки, розряжая АКБ.

Если при работе вы используете дополнительный источник питания, то подаваемое им номинальное напряжение должно быть в пределах 12,5-13,0 вольт. Превышать уровень 13.5 вольт не рекомендуется, так как  к блоку управления подключен датчик токовой нагрузки на аккумулятор, отслеживающий это напряжение. В таких случаях на некоторых блоках попытка чтения или записи прошивки может завершаться ошибкой.

Для чтения ЭБУ просто выберите  модуль EFI Generic Read-Only (Hitachi) или соответствующий модуль, определенный программой при идентификации и нажмите кнопку Чтение.

После  чтения нужно перевключить зажигание, прочитать и при необходимости стереть ошибки.

Важно:.

После чтения рекомендуется проверить корректность контрольных сумм в считанном ПО. (выбрать его и нажать , а затем отказаться от продолжения). Если вы получаете сообщение отличное от "корректна", пришлите прошивку в техподдержку для анализа и добавления данных в программу.

При работе модулем Koleos/Latitude 2.5 SH705822N (Hitachi SH7058/1MB после чтения прошивки может может выводиться сообщение о неверной контрольной сумме прошивки. Это может происходить по причине того, что КС посчитаны для ЭБУ Hitachi SH7058 только в прошивках автомобилей Koleos. У остальных они не используются.

Внимание:

1.Перед программированием ЭБУ отключите все потребители, иначе ЭБУ не даст доступа  в режим программирования.

2.В случае прерывания записи или возникновения ошибки просто начните процесс заново. Вывести ЭБУ со строя можно записав повреждённую прошивку с верной КС.

Для записи ЭБУ используйте модуль, который определила программа при идентификации.

Для записи нажмите кнопку  выбора файла и нажмите кнопку . Далее следуйте указаниям программы.

После  записи нужно перевключить зажигание, прочитать и при необходимости стереть ошибки.

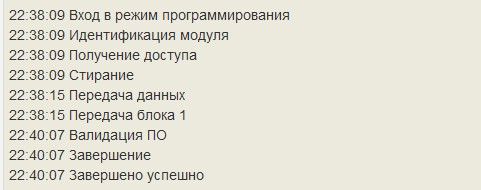

Пример записи ЭБУ SH705828N.

Важно:

После процедуры записи иногда может потребоваться адаптация дроссельной заслонки. Ее можно выполнить с помощью диагностического оборудования.

Также после программирования ЭБУ может перестать  работать круиз-контроль и ограничитель скорости. Для восстановления их работоспособности необходимо произвести инициализацию с помощью дилерского прибора Nissan Consult.

Обратите внимание:

ЭБУ  также возможно перепрограммировать вне автомобиля. С особенностями такого программирования вы можете ознакомится в следующем разделе:

oНазначение контактов ЭБУ SH705519N

oИнформация по совместимости ПО и комплектации авто
