Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch ME7.6.x, устанавливаемые на автомобили Opel через диагностический разъем:
| · | Agila (2004-2007) Z10XEP |
| · | Astra-G (2004-2008) Z14XEP |
| · | Astra-H (2004-2009) Z12XEP/Z14XEP/Z14XEL/Z20LER/Z20LEL/Z20LEH/Z16LET |
| · | Corsa-C (2005-2009) Z10XEP/Z14XEP |
| · | Corsa-D (2007-2009) Z10XEP/Z12XEP/Z14XEP/Z16LER |
| · | Meriva (2004-2009) Z14XEP/Z16LET |
| · | Tigra-B (2005-2009) Z14XEP |
| · | Zafira-B (2005-2009) Z20LER/Z20LEH/Z20LEL |
Модуль существует в двух версиях:
| · | работающий через адаптер Загрузчика, использующий К-линию для обмена с ЭБУ (поддерживается ЭБУ МЕ7.6.2, работающие через К-линию). |
| · | работающий через интерфейс J2534, использующий К-линию или шину CAN для обмена с ЭБУ (поддерживаются ЭБУ МЕ7.6.1, МЕ7.6.2, МЕ7.6.4). |
В остальном функциональность модулей идентична.
Обратите внимание:
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | в случае, если произошла ошибка записи на первых 5% и ЭБУ более не выходит на связь, для его восстановления необходимо воспользоваться модулем "BSL режим ST10F27x". |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | после выполнения операции записи необходимо выключить зажигание на 10-15 секунд. |
| · | в случае, если при записи через CAN возникают спонтанные ошибки программирования, попробуйте повторить операцию удерживая клавишу Shift до момента фактического начала программирования FLASH-памяти. |
Окно программы содержит следующие вкладки:

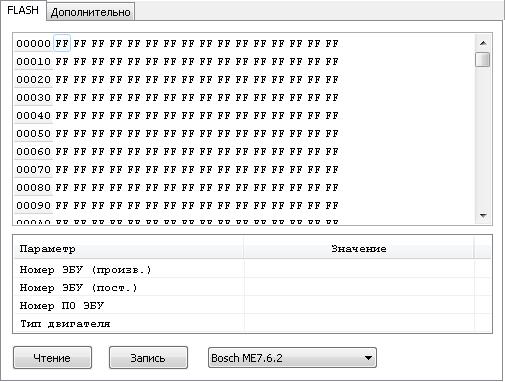

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

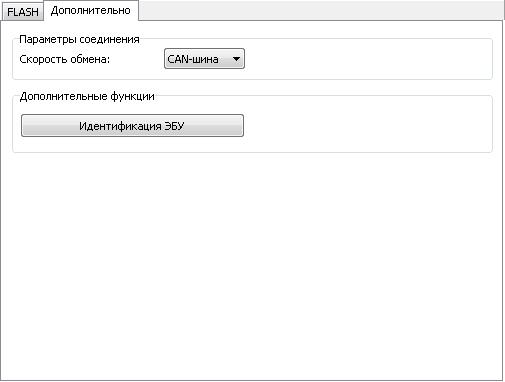

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
