Модуль предназначен для чтения-записи FLASH ЭБУ, основанных на процессорах ST семейства ST10 (F273-F276) через встроенный BootStrapLoader.
Модуль существует в двух версиях:
| · | работающий через адаптер Загрузчика, использующий К-линию для обмена с ЭБУ. |
| · | работающий через интерфейс J2534, использующий CAN-шину для обмена с ЭБУ. |
В остальном функциональность модулей идентична.
Окно программы содержит следующие вкладки:

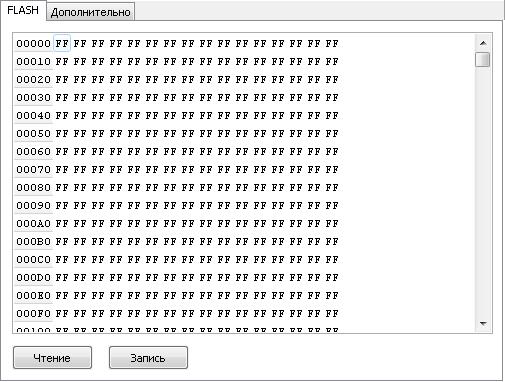

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

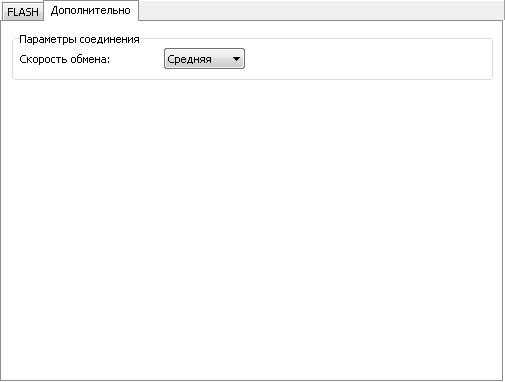

Вкладка Дополнительно
На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.
Для работы с ЭБУ, его необходимо вскрыть для перевода в режим программирования. Перевод в режим программирования производится замыканием 104 контакта процессора через резистор номиналом 4.2кОм..6.8кОм:
| · | либо на массу ЭБУ |
| · | либо от сигнала разрешения программирования Универсального кабеля Загрузчика (также, через резистор). |
Обратите внимание, что 105 контакт процессора во время программирования НЕ ДОЛЖЕН иметь резистора на массу ЭБУ, установленного внутри ЭБУ. Проверить его наличие можно путем измерения тестером сопротивления с 105 контакта процессора на землю в диапазоне 20кОм. Имейте ввиду, что измерение сопротивления в обратном направлении (с земли на 105 контакт процессора) даст неверные результаты. В случае наличия такого резистора, его необходимо найти на плате ЭБУ и выпаять на время программирования.
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
Для определения контактов подключения других типов ЭБУ используйте электросхемы автомобиля. Для программирования достаточно подключения массы ЭБУ, неотключаемого и отключаемого напряжения и К-линии.
Обратите внимание:
| · | если при чтении FLASH в буфере программы оказывается повторяющаяся последовательность байт 9B 00 9B 00..., значит в процессоре установлены биты защиты, закрывающие доступ к FLASH памяти. Работа с такими ЭБУ невозможна. |
| · | т.к. описанный модуль Загрузчика не является специализированным, учитывающим особенности ПО ЭБУ, пользователь должен сам принимать решение о возможности его использования с каждым конкретным блоком управления. В связи с этим, перед записью всегда производите чтение FLASH для обеспечения возможности восстановления ЭБУ. Также, учитывайте возможности процессора ЭБУ по защите FLASH: стороннее ПО может установить биты защиты процессора, что приведет к невоможности работы с ЭБУ в дальнейшем. |
