Подключение Bosch M7.9.8

 В начало

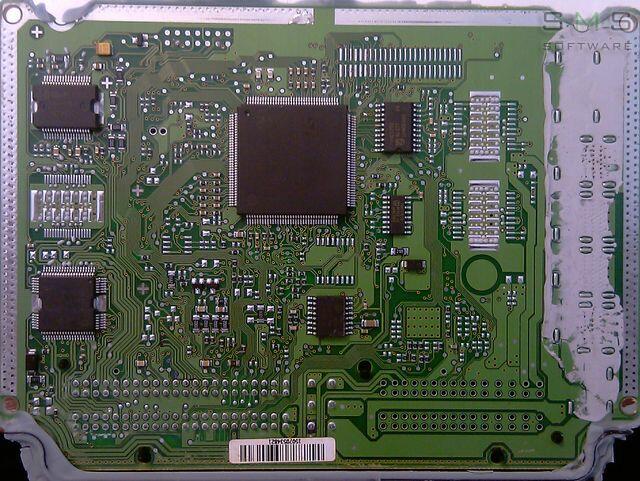

Произведите подключение Универсальным кабелем Загрузчика согласно цветовой маркировке:













5

6



73

*

*

*

*

*

*

*

*

82

83

84

85

*

*

*

*

*

*

*

*

94

51

*

*

*

*

*

*

*

*

*

*

62

*

*

*

*

*

*

*

*

*

72

3

4

29

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

50

1

2

7

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

28



2        Масса ЭБУ

82        Неотключаемое напряжение

83        Отключаемое напряжение

84        CAN-H (подключается через J2534-устройство)

62        CAN-L (подключается через J2534-устройство)

85        К-линия

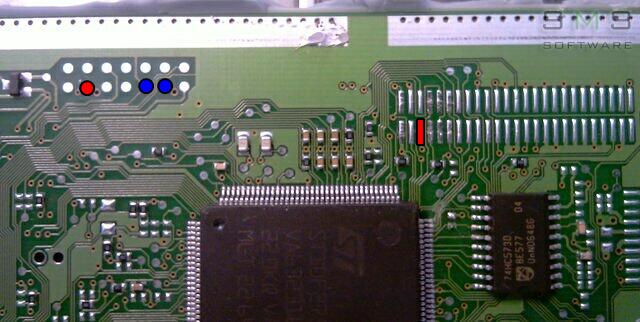

Для перевода ЭБУ в режим программирования необходимо замкнуть два красных и два синих контакта, как отмечено на рисунке:
