Подключение Bosch M(E)7.1.1

 В начало

Произведите подключение Универсальным кабелем Загрузчика согласно цветовой маркировке:



*

*



*

*

*

21

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

3

43

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

62

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

1

2

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*



*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*



1, 2        Масса ЭБУ

3        Неотключаемое напряжение

21+62        Отключаемое напряжение

43        К-линия



Сигнал разрешения программирования (зеленый провод универсального кабеля) необходимо подавать через резистор 4.2кОм..6.8кОм.

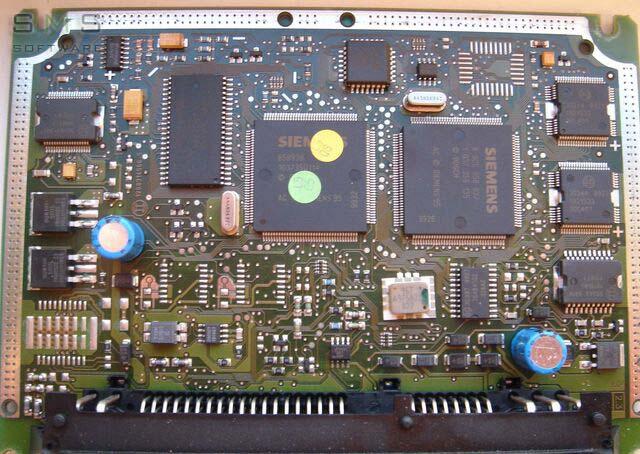

Для разрешения программирования используется 104 контакт процессора, подключенного к FLASH (левого).
