Произведите подключение Универсальным кабелем Загрузчика согласно таблице:
121 |
масса |
115+89 |
неотключаемое напряжение (К30) |
93 |
отключаемое напряжение (К15) |
87 |
К-линия |

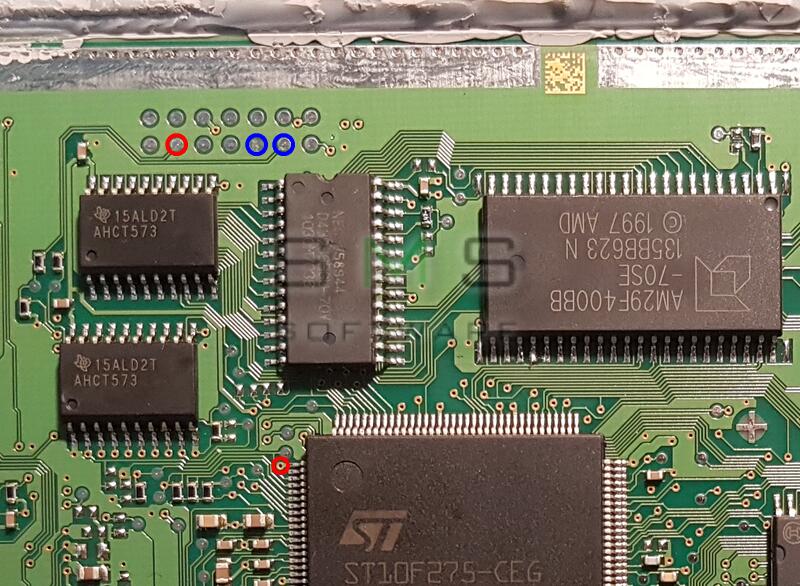

Для работы с ЭБУ в BSL-режиме необходимо замкнуть два красных и два синих контакта, как отмечено на рисунке:
