Подключение Bosch MG7.9.8

 В начало

Произведите подключение Универсальным кабелем Загрузчика согласно цветовой маркировке:



46

*

*

*

50



51

*

*

*

*

56

*

*

59



60

31

*

*

*

35

36

*

*

*

*

*

*

*

44

45

16

*

*

*

20

21

*

*

*

*

*

27

*

29

30

1

*

*

*

5

6

*

*

*

*

11

12

*

14

15

5

6



73

*

*

*

*

*

*

*

*

*

*

84

*

*

*

*

*

*

*

*

*

94

51

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

72

3

4

29

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

50

1

2

7

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

28



Левый разъем:

11        Отключаемое напряжение

12        CAN-H (подключается через J2534-устройство)

27        CAN-L (подключается через J2534-устройство)

56        Неотключаемое напряжение

59        К-линия (двигатель)



Правый разъем:

2        Масса ЭБУ

6        Питание после главного реле (не исп.)

84        К-линия (АКПП)

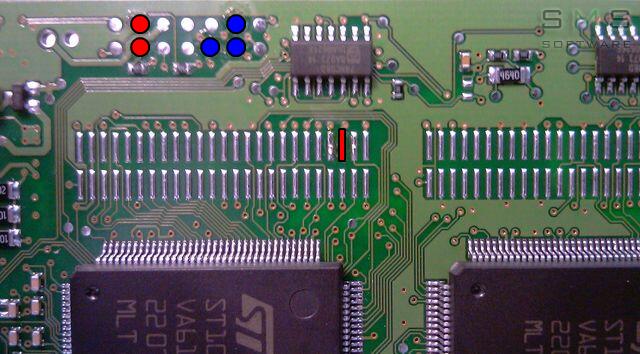

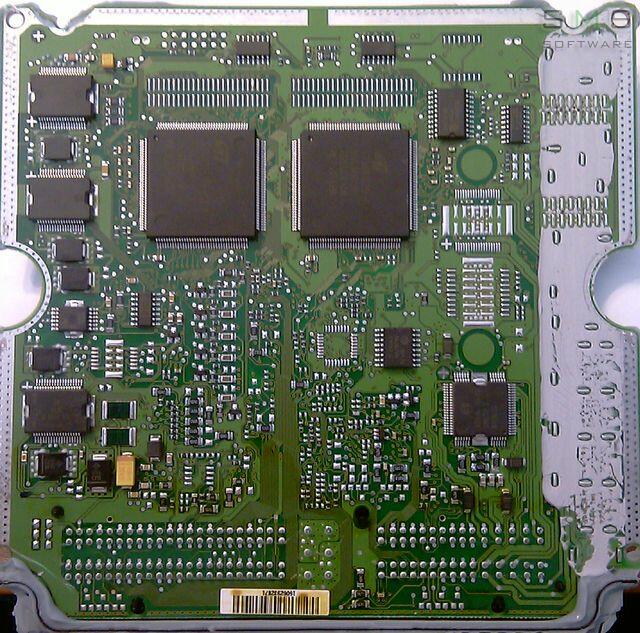

Для перевода ЭБУ в режим программирования необходимо замкнуть три красных и три синих контакта, как отмечено на рисунке:



Для программирования соответствующего процессора (двигатель или АКПП) необходимо подключать соответствующий контакт К-линии.
