Произведите подключение Универсальным кабелем Загрузчика согласно таблице (малый(A), большой(K)):
K:2 |
масса |
K:5 |
неотключаемое напряжение (К30) |
K:46 |
отключаемое напряжение (К15) |
K:65 |
CAN-L (адаптер DiaLink контакт 14) |
K:66 |
CAN-H (адаптер DiaLink контакт 6) |

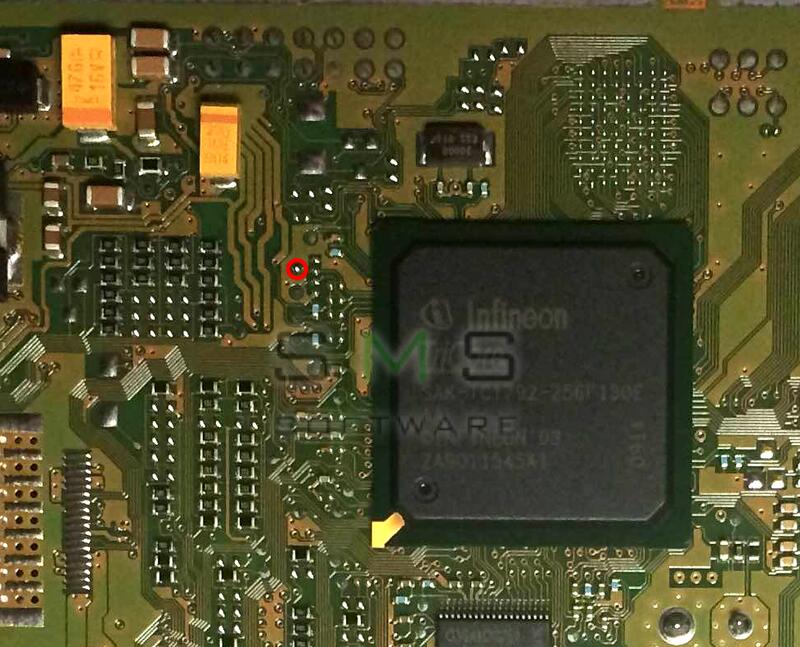

Для работы с ЭБУ в BSL-режиме необходимо контакт, отмеченный красным цветом, через резистор 0.51..1.0кОм подключить на землю ЭБУ.
