Произведите подключение Универсальным кабелем Загрузчика согласно таблице (малый(1), большой(2)):
2:1 |
масса |
2:5 |
неотключаемое напряжение (К30) |
2:87 |
отключаемое напряжение (К15) |
2:67 |
CAN-L (адаптер DiaLink контакт 14) |
2:68 |
CAN-H (адаптер DiaLink контакт 6) |

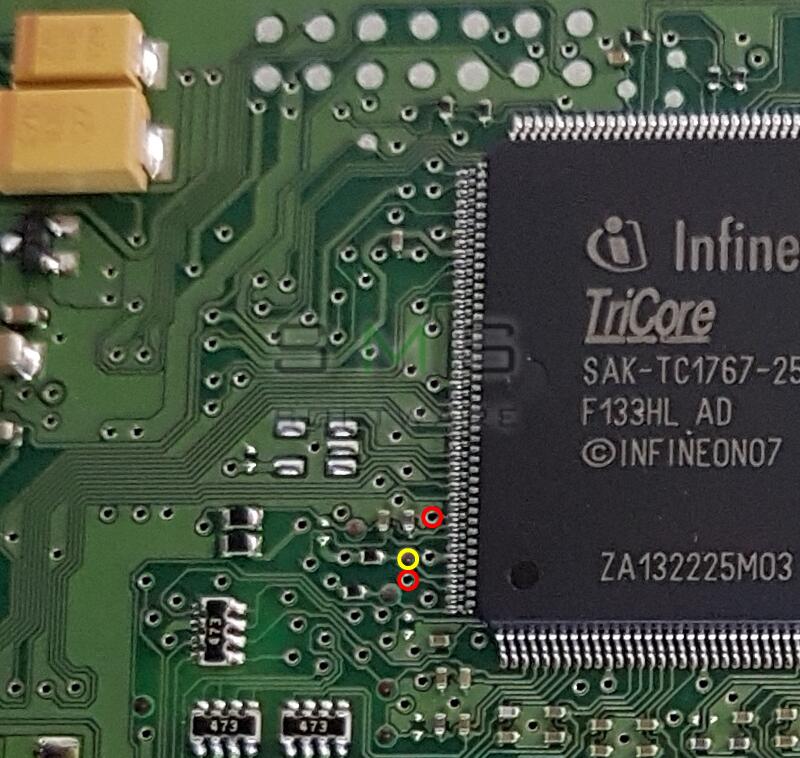

Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:
| · | контакты, отмеченные красным цветом, через отдельные резисторы 0.51..1.0кОм подключить на землю ЭБУ |
| · | контакт, отмеченный жёлтым цветом, через резистор 0.51..1.0кОм подключить на шину Vddp (+3.3В) |
