Произведите подключение Универсальным кабелем Загрузчика согласно таблице (малый(A), большой(K)): (контакт 16 адаптера DiaLink не задействовать)
K:2 |
масса |
K:5 |
неотключаемое напряжение (К30) |
K:46 |
отключаемое напряжение (К15) |
K:65 |
CAN-L (адаптер DiaLink контакт 14) |
K:66 |
CAN-H (адаптер DiaLink контакт 6) |

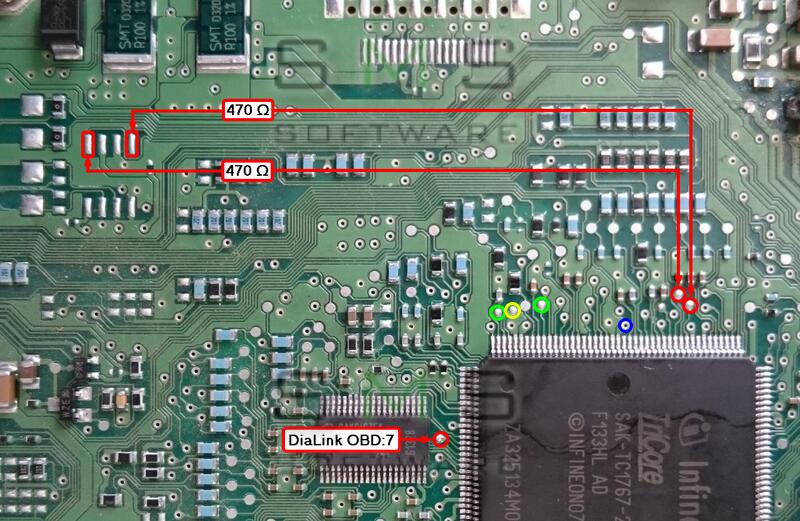

Для чтения пароля произведите соединения отмеченные красным цветом.
Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:
| · | контакты, отмеченные зелёным цветом, через отдельные резисторы 0.51..1.0кОм подключить на землю ЭБУ |
| · | контакт, отмеченный жёлтым цветом, через резистор 0.51..1.0кОм на шину Vddp (+3.3В) (одно из возможных мест подключения отмечено синим) |
