Произведите подключение Универсальным кабелем Загрузчика согласно таблице (105 контактов(A), 91 контакт(K)): (контакт 16 адаптера DiaLink не задействовать)
K:1 |
масса |
K:5 |
неотключаемое напряжение (К30) |
K:50 |
отключаемое напряжение (К15) |
K:13 |
CAN-L (адаптер DiaLink контакт 14) |
K:14 |
CAN-H (адаптер DiaLink контакт 6) |
A:18 |
адаптер DiaLink контакт 15 |
A:21 |
адаптер DiaLink контакт 7 |

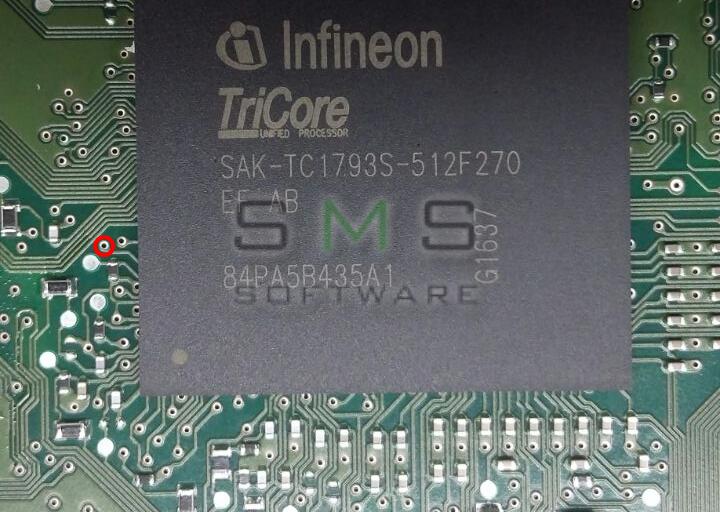

Для работы с ЭБУ в BSL-режиме необходимо контакт, отмеченный красным цветом, через резистор 0.51..1.0кОм подключить на землю ЭБУ.
