Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), малый(2)): (используемые контакты CAN соединить между собой резистором 120 Ом, контакт 16 адаптера DiaLink не задействовать)
2:2 |
масса |
2:3 |
неотключаемое напряжение (К30) |
2:15 |
отключаемое напряжение (К15) |
2:54 |
CAN-L (адаптер DiaLink контакт 14) |
2:41 |
CAN-H (адаптер DiaLink контакт 6) |
1:35 |
адаптер DiaLink контакт 15 |
1:39 |
адаптер DiaLink контакт 7 |

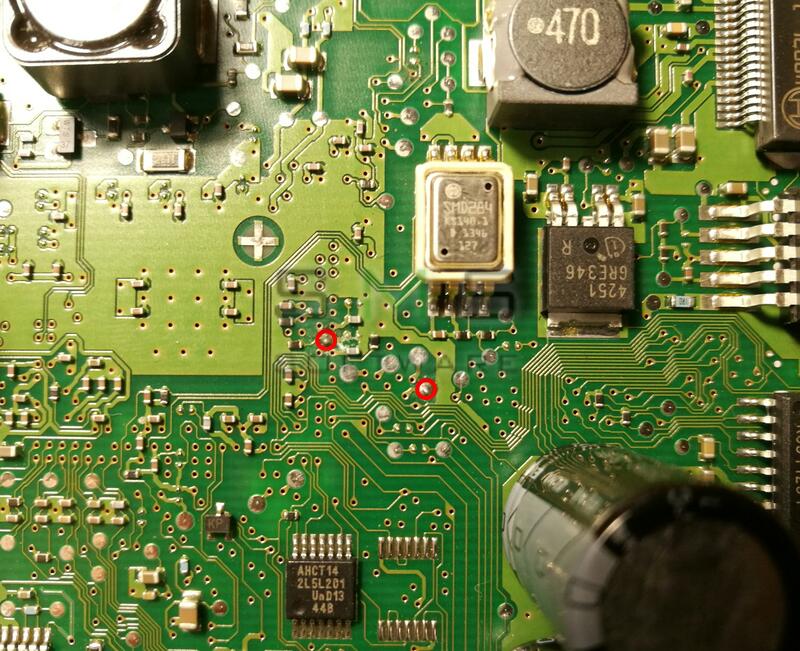

Для работы с ЭБУ в BSL-режиме (процессор TC1797) необходимо контакты, отмеченные красным цветом, через отдельные резисторы 0.51..1.0кОм подключить на землю ЭБУ.
