Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), большой(2), малый(3)):
2:M4 |
масса |
2:K1 |
неотключаемое напряжение (К30) |
2:H1 |
отключаемое напряжение (К15) |
2:G2 |
CAN-L |
2:H2 |
CAN-H |

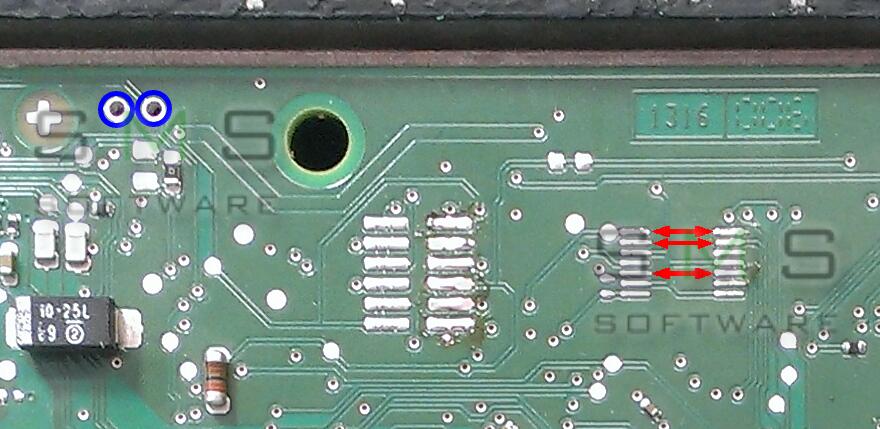

Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:
| · | замкнуть контакты, отмеченные синим |
| · | контакты, отмеченные красными стрелками, соединить отдельными резисторами номиналом 0.51..1.5 кОм |
