Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), большой(2), малый(3)):
3:H4 |
масса |
2:Q1 |
неотключаемое напряжение (К30) |
3:D1 |
отключаемое напряжение (К15) |
3:A4 |
CAN-H |
3:A3 |
CAN-L |

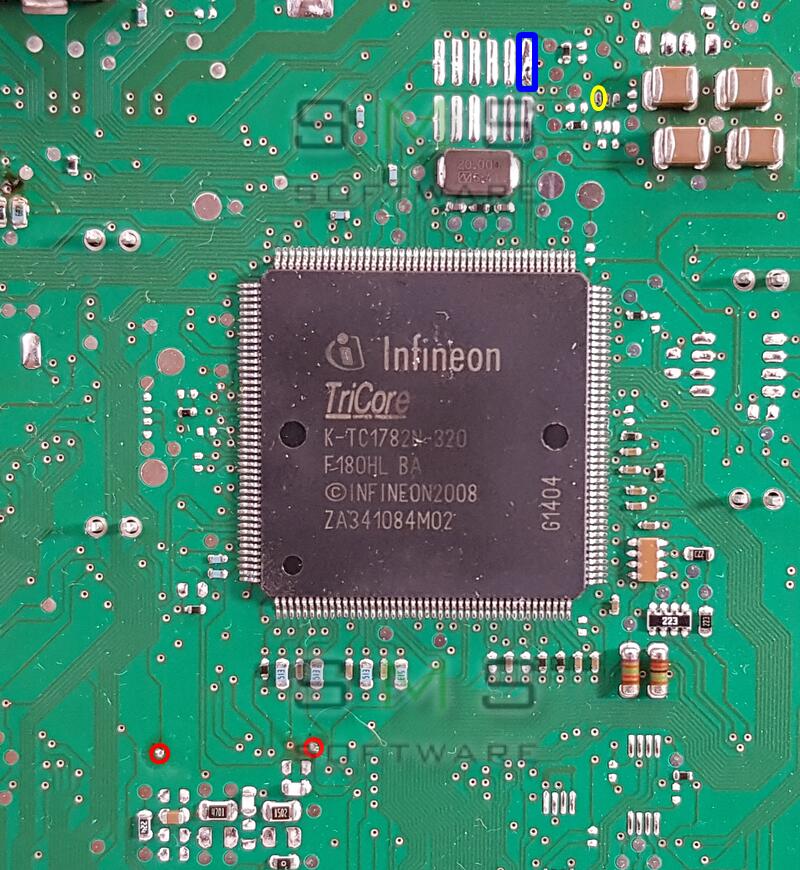

Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:
| · | контакт, отмеченный жёлтым, соединить на землю ЭБУ (одно из возможных мест подключения отмечено синим) |
| · | контакты, отмеченные красным, соединить отдельными резисторами номиналом 0.51..1.5 кОм на землю ЭБУ (одно из возможных мест подключения отмечено синим) |
