Модуль предназначен для чтения-записи FLASH ЭБУ Ford Visteon ESU-312/320/412/415, устанавливаемых на автомобилях Ford Mondeo 4, S-Max, Galaxy с двигателями 2.0...2.3л (2004..2011 г.в.).
Обратите внимание:
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | работа с ЭБУ производится на автомобиле. |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
| · | для установки пароля на доступ к файлу при сохранении необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Окно программы содержит следующие вкладки:

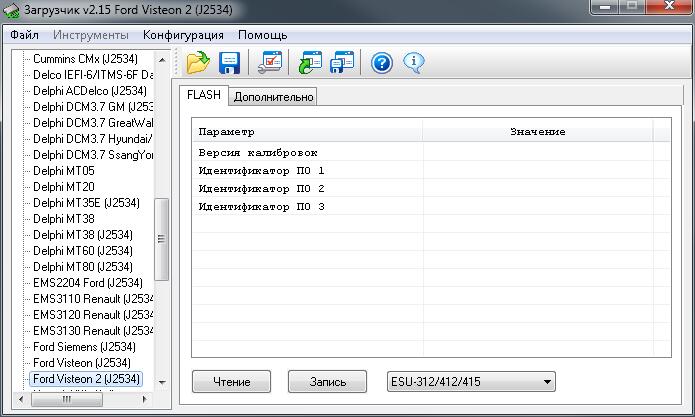

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке, список выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

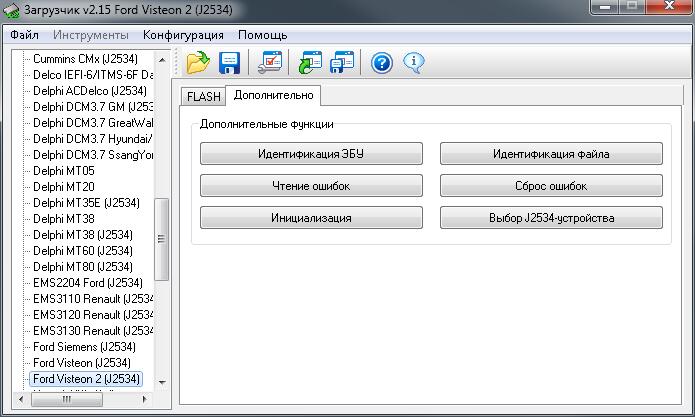

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:

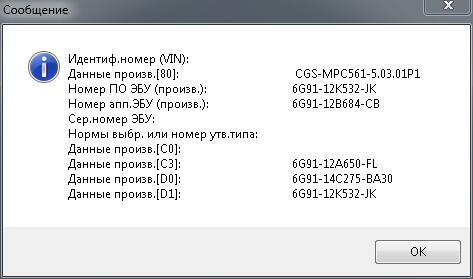

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Идентификация файла – отображает идентификацию ЭБУ, сохранённую в файле (только для файлов формата SMS-Soft Container File). |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную онформацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
| · | Инициализация – выполняет инициализацию ЭБУ после перезаписи. |
| · | Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ. |
