ВНИМАНИЕ!
ПЕРЕПРОГРАММИРОВАНИЕ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ИЗ СТРОЯ ЭБУ.
Внимательно ознакомьтесь с настоящим руководством перед работой!
Несмотря на то, что в Загрузчике предприняты многие меры по предотвращению выхода из строя ЭБУ, вероятность подобных ситуаций остается. Это стоит учитывать как при программировании ЭБУ, имея аналогичный в запасе, так и при определении стоимости процедуры перепрограммирования, закладывая в неё стоимость ЭБУ.
Обратите внимание:
| · | программирование ЭБУ может производиться непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
| · | если на автомобиле установлен иммобилизатор, на время работы с ЭБУ его необходимо отключить. Для этого проделайте следующие действия: |
| 1. | Снимите кожух с рулевой колонки |
| 2. | Снимите разъем с иммобилизатора (небольшая черная коробочка). |
| 3. | Перемкните 5 и 6 контакты разъема [123 4567] |
| 4. | Включите зажигание |
| 5. | Произведите выбранную операцию с ЭБУ. |
После завершения работы с ЭБУ соберите все в обратной последовательности.
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
Окно программы содержит следующие вкладки:
Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

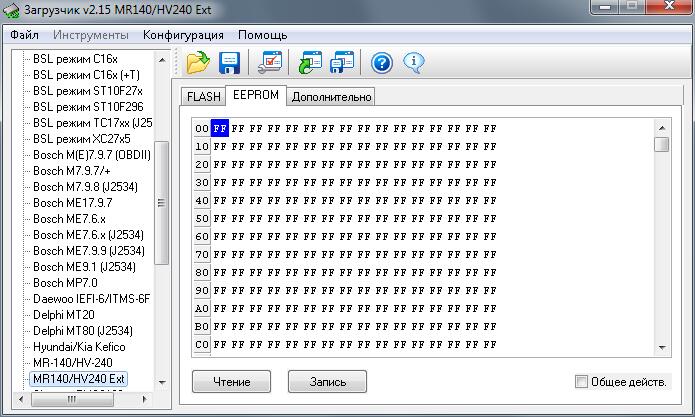

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

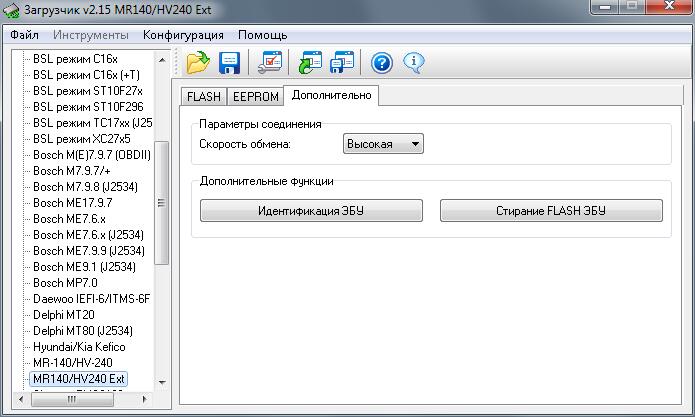

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. Для определения оптимальной скорости обмена обратите внимание на красный светодиод хост-адаптера во время "Презагрузки" при чтении полного образа памяти ЭБУ. При устойчивой связи светодиод НЕ должен гаснуть. Если во время "Презагрузки" красный светодиод хост-адаптера гаснет на короткий промежуток времени, выберите более низкую скорость. Данный параметр влияет в основном на скорость чтения ЭБУ, т.к. скорость записи в большей степени зависит не от скорости передачи данных, а непосредственно от времени программирования FLASH. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Стирание FLASH ЭБУ – (только в бут-режиме ЭБУ) позволяет полностью очистить FLASH-память ЭБУ после неудачных попыток записи. Данной функцией стоит воспользоваться если подключенный в бут-режиме ЭБУ не выходит на связь. |
Перед записью в ЭБУ обязательно производите чтение полного образа памяти для сохранения возможности восстановления.
Некоторые модификации ЭБУ содержат часть кода прошивки в области калибровок. При обновлении области калибровок таких ЭБУ будет выдано предупреждающее сообщение:
"Область калибровок содержит код! Для восстановления может потребоваться наличие файла FullFLASH."
Если у вас имеется ранее считанный с этого ЭБУ полный образ памяти контроллера, данное предупреждение можно обойти, удерживая нажатой клавишу "Alt" до начала процесса записи прошивки в ЭБУ.
Для восстановления ЭБУ его необходимо перевести в бут-режим и повторить программирование области, предыдущая операция с которой привела к ошибке. Для перевода ЭБУ в бут-режим проделайте следующие действия:
| 1. | Снимите ЭБУ с автомобиля. |
| 2. | Произведите подключения в соотвтетствии с типом ЭБУ. |
| 3. | Произведите подключение контактов, отмеченных "бут-режим". |
| 4. | Подайте питание на ЭБУ. |
| 5. | Нажмите кнопку "Запись" в Загрузчике. |
| 6. | После успешного окончания отключите питания ЭБУ и установите его на автомобиль. |
Обратите внимание:
| · | запись калибровок, не соответствующих типу прошивки, может привести к выходу из строя ЭБУ. |
| · | при обрыве связи или нажатии кнопки "Отмена" может потребоваться обесточивание ЭБУ путем снятие клеммы АКБ. |
