Обратите внимание:
| · | при попытке установить связь с ЭБУ, в котором находится прошивка, защищенная от считывания, содержимое этой прошивки будет потеряно! Восстановить исходную прошивку будет невозможно. |
Окно программы содержит следующие вкладки:

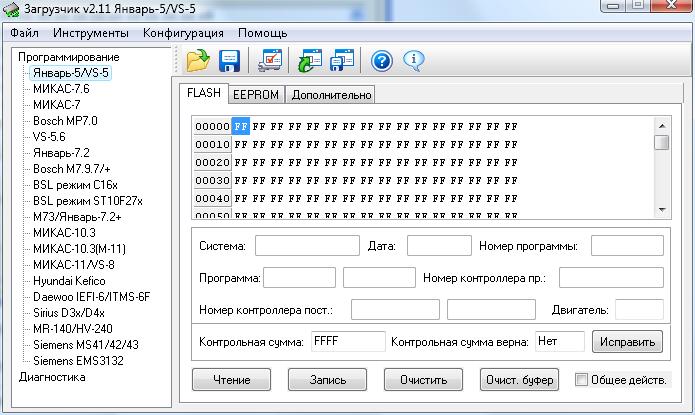

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
|
очистка FLASH-памяти контроллера |
|
очистка внутреннего буфера программы |
Тип загруженной прошивки (одно- или двухрежимная) определяется программой автоматически.
Для изменения идентификационных данных необходимо воспользоваться соответствующими полями окна информации о прошивке. Для коррекции контрольной суммы после внесения изменений в прошивку используется кнопка Исправить.
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

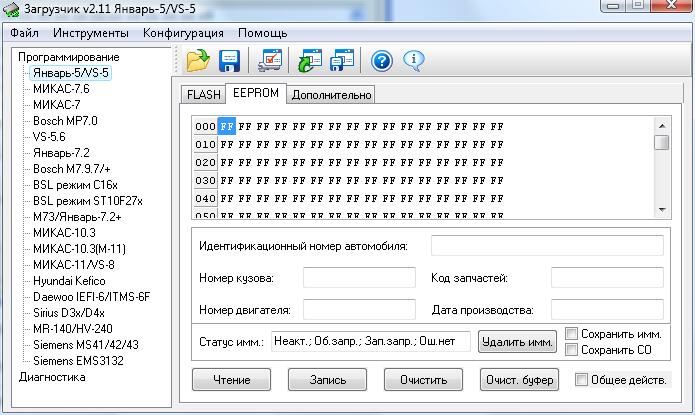

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
|
очистка EEPROM-памяти контроллера |
|
очистка внутреннего буфера программы |
Для изменения идентификационных данных необходимо воспользоваться соответствующими полями окна информации о прошивке.
Для удаления информации об иммобилизаторе используется кнопка Удалить имм., при этом содержимое буфера программы необходимо записать в EEPROM контроллера.
Наличие галочки в поле Сохранить имм. позволяет сохранить в памяти контроллера статус и ключи иммобилизатора, при этом перепрограммировав остальные области EEPROM контроллера.
Наличие галочки в поле Сохранить СО позволяет сохранить в памяти контроллера значение коррекции СО (для норм Р-83), при этом перепрограммировав остальные области EEPROM контроллера.
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

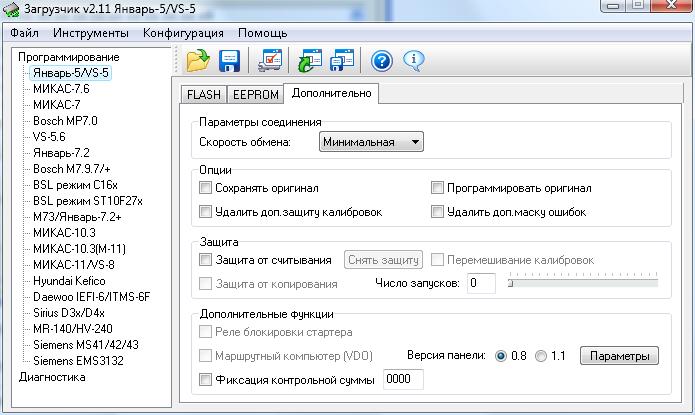

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы, защиты и добавления дополнительных функций:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Опции:
| · | Сохранять оригинал – при сохранении прошивки будет использоваться оригинальный вариант, независимо от выбора опций защиты или дополнительных функций. |
| · | Программировать оригинал – при записи прошивки в контроллер будет использоваться оригинальный вариант, независимо от выбора опций защиты или дополнительных функций. |
| · | Удалить доп. защиту калибровок – снятие дополнительных проверок контрольных сумм области калибровок. Такие проверки используются в программах серии J и выше и приводят к «Ошибке ПЗУ» при изменениях в области калибровок. |
| · | Удалить доп. маску ошибок – позволяет использовать маску ошибок, указанную в калибровочных таблицах. Некоторые версии программ принудительно разрешают дополнительные ошибки «Ошибка ПЗУ» или «Ошибка ДФ». |
Защита:
| · | Защита от считывания – добавляет в программу контроллера процедуру уничтожения содержимого FLASH-памяти и части EEPROM-памяти контроллера для предотвращения несанкционированного чтения. Кнопка Снять защиту позволяет удалить такую процедуру из программы контроллера, если она там была. Удаление производится непосредственно при нажатии на кнопку. |
| · | Перемешивание калибровок – перемешивает случайным образом область калибровок прошивки. Следует заметить, что повторное перемешивание калибровок может привести к непредсказуемым результатам, поэтому рекомендуется хранить «неперемешанные» варианты программ, и пользоваться этой опцией непосредственно при записи программы в контроллер. |
| · | Защита от копирования – изменяет содержимое буферов FLASH и EEPROM таким образом, что отсутствие необходимого кода в EEPROM-памяти контроллера не позволит запустить двигатель более указанного числа раз. Может использоваться для создания «тестовых» вариантов прошивок, если в контроллер не будет записано содержимое EEPROM-буфера программы. Для записи «легального» варианта прошивки необходимо УСТАНАВЛИВАТЬ галочку Общее действие, т.к. пароли в буфере EEPROM задаются автоматически и постоянно меняются. |
Дополнительные функции:
| · | Реле блокировки стартера – добавляет в прошивку процедуру управления дополнительным реле блокировки стартера. В программах контроллеров Январь версии K и контроллерах VS-5 такая функция уже существует. |
| · | Маршрутный компьютер (VDO) – добавляет в прошивку функцию маршрутного компьютера с выводом параметров (до 20) на комбинацию приборов VDO, просмотром и удалением ошибок. Выбор отображаемых параметров производится в окне при нажатии кнопки Параметры. При нажатии кнопки Печать в окне выбора параметров производится распечатка памятки с описанием параметров и инструкцией по использованию. Тип используемой панели указывается выбором «Версии панели». Функция доступна только при записи прошивки в контроллер. |
| · | Фиксация контрольной суммы – при записи прошивки в контроллер изменяет ее содержимое таким образом, что подсчитанная контрольная сумма будет равна указанному значению. |
Обратите внимание:
| · | при установлении связи с контроллером, защищенным паролем доступа программа попросит указать исходную прошивку, из которой будет взят пароль. |
| · | при попытке установить связь с ЭБУ, в котором находится прошивка, защищенная от считывания, содержимое этой прошивки будет потеряно! Восстановить исходную прошивку будет невозможно. |
