Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ МИКАС-10.3 (М103).
Обратите внимание:
| · | идентификатор контроллера должен начинаться с "M103". |
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
Окно программы содержит следующие вкладки:

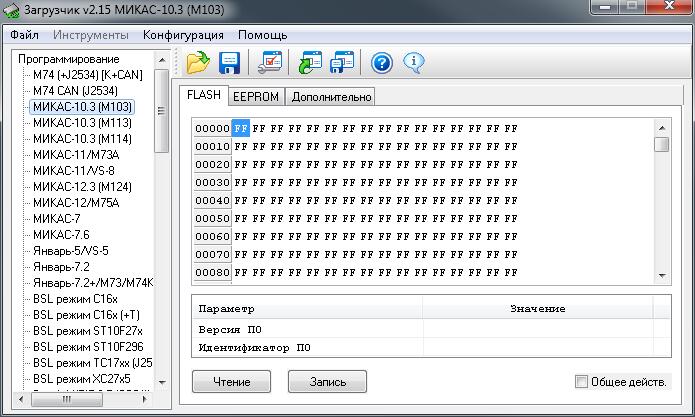

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

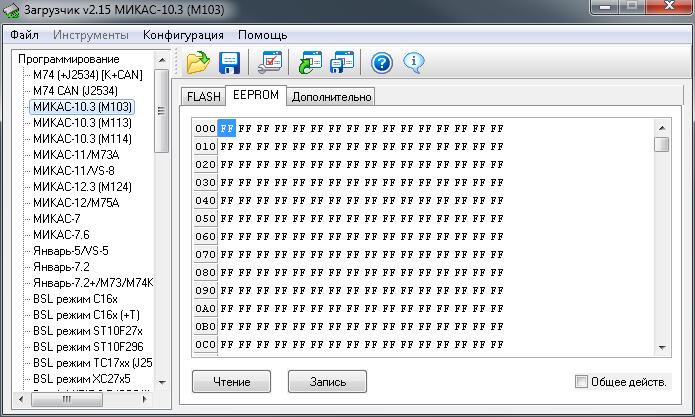

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

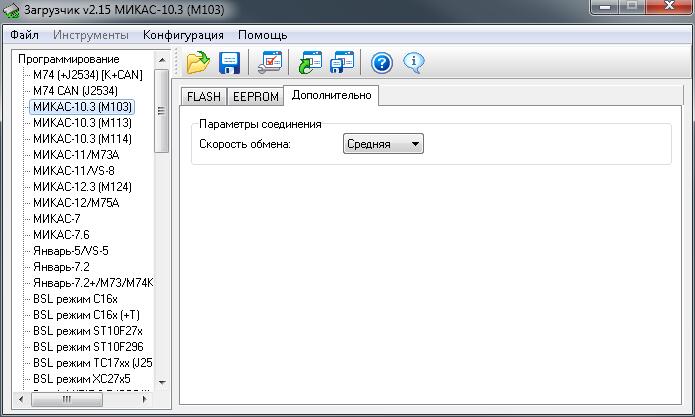

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается или по окончании процесса чтения появляется сообщение об ошибке, попробуйте работать на более низкой скорости. |
Обратите внимание:
| · | контрольная сумма прошивки пересчитывается Загрузчиком. В случае, когда Загрузчик не смог пересчитать контрольную сумму будет выдано сообщение "Операция успешно завершена. КС не обновлена". |
| · | в случае, когда был изменен идентификатор контроллера, и Загрузчик выдал сообщение "Несовместимый идентификатор контроллера", но Вы точно уверены в его соответствии используемому модулю, нажмите клавишу Alt до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения (доступно в модуле версии 1.2 и выше). |
