Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М86 с ПО пр-ва ВАЗ, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader, а также записи ПО через диагностический разъём.
M86:
| · | I745**** |
| · | I755**** |
| · | I765**** |
Обратите внимание:
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | при работе с ЭБУ на автомобиле доступна запись области ПО во FLASH. Обмен с ЭБУ при этом осуществляется через J2534-совместимый адаптер, подключенный к диагностической колодке. |
| · | при работе с FLASH контроллера область (0x40000-0x50000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается. Используйте вкладку EEPROM для получения доступа к данной области. |
| · | в случае отсутствия выбора J2534-совместимого адаптера или невозможности работы с ним по каким-либо причинам (например устройство не подключено или уже используется другой программой) модуль не будет выдавать сообщения об ошибке. Продолжение работы будет доступно только в режиме соединения по К-линии. |
Окно программы содержит следующие вкладки:

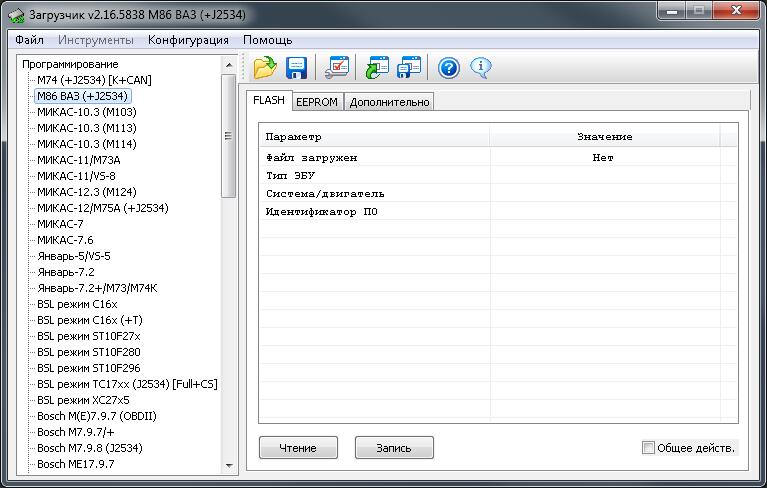

Вкладка FLASH
Вкладка содержит информацию о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

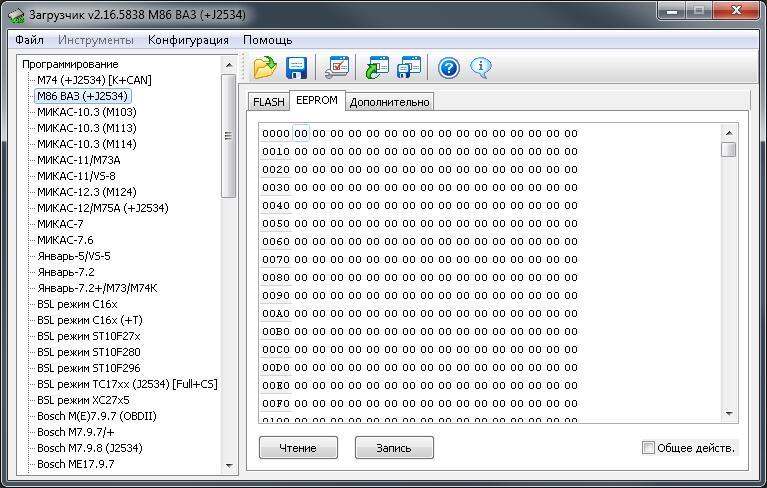

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

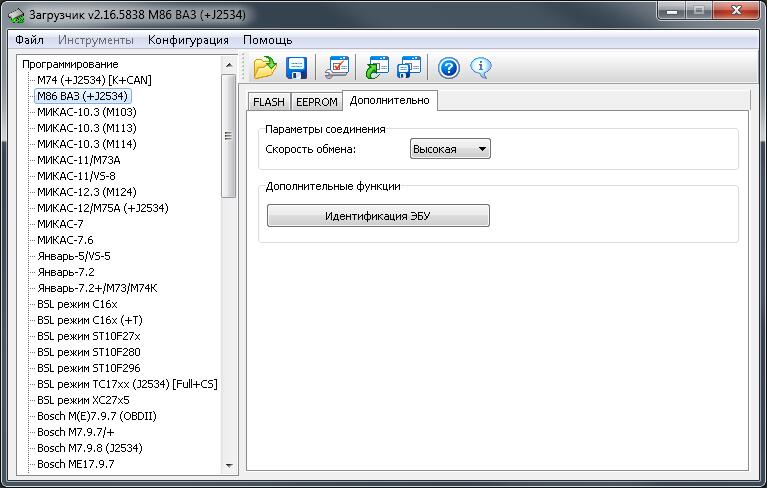

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ по шине К. |
Дополнительные функции:

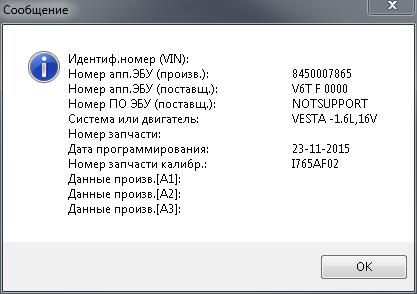

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
При работе с ЭБУ на автомобиле выберите вкладку FLASH и снимите галку "Общее действ.". При нажатии на кнопку "Запись" будет выдан вопрос:
Нажмите "Да" для записи ПО в диагностическом режиме.
После записи выключите зажигание, дождитесь отключения Гл.Реле, включите зажигание и подождите 10 секунд перед запуском.
Если в записываемой прошивку бутлоадер отличается от содержащегося в ЭБУ, может возникнуть "Ошибка ПЗУ". В таком случае рекомендуется записывать ПО без использования диагностического метода записи.
