Модуль предназначен для обновления программы контроллера, чтения-записи EEPROM, чтения-записи калибровок ЭБУ МИКАС-10.3 (М114).
Обратите внимание:
| · | идентификатор контроллера должен начинаться с "M114". |
| · | в случае, когда идентификатор контроллера изменён, ориентируйтесь по строке "Код программного обеспечения" (Диагностика - МИКАС-7.6): AEC 02.33.145..AEC 02.33.151 |
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
| · | при работе с контроллером успешное окончание любой операции отключает бутлоадер. Помните об этом! В случае, когда запись FLASH прошла с ошибкой, последующая успешная операция, например чтение или запись EEPROM, отключит бутлоадер, что приведет к невозможности работы с контроллером. Для восстановления ЭБУ понадобится замена процессора! |
Окно программы содержит следующие вкладки:

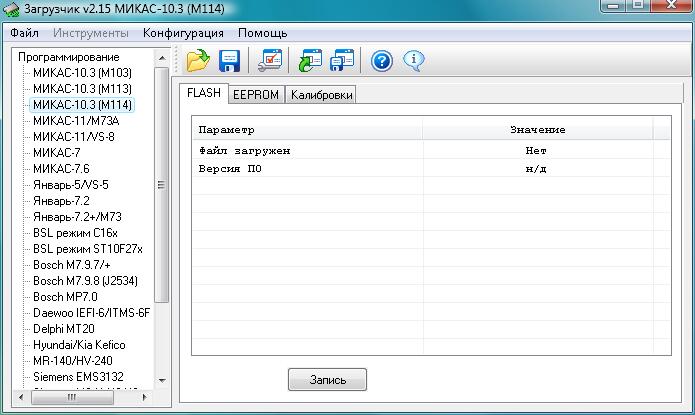

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
запись прошивки из внутреннего буфера программы в контроллер |

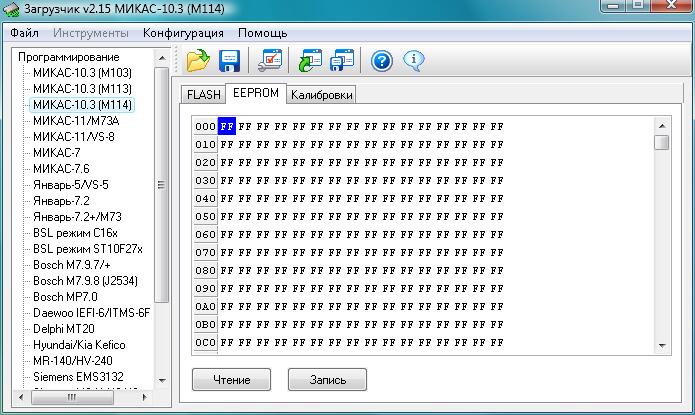

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |

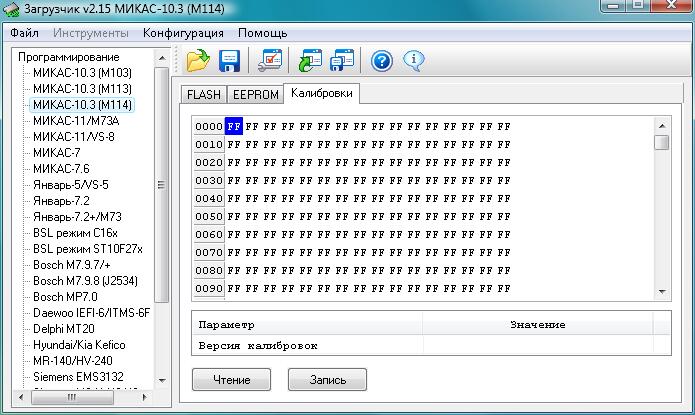

Вкладка Калибровки
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Обратите внимание:
| · | в случае, когда был изменен идентификатор контроллера, и Загрузчик выдал сообщение "Несовместимый идентификатор контроллера", но Вы точно уверены в его соответствии используемому модулю, нажмите клавишу Alt до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения. |
| · | в случае, когда Вам необходимо при записи калибровок стереть все имеющиеся в ЭБУ наборы, нажмите клавишу Shift до нажатия кнопки Запись и удерживайте ее до окончания процесса соединения. |
