Модуль предназначен для чтения-записи FLASH и EEPROM ЭБУ МИКАС-11 и М73 работающих под управлением программ пр-ва АВТЭЛ.
Обратите внимание:
| · | модуль предназначен для чтения ЭБУ с целью создания резервной копии его содержимого и восстановления содержимого ЭБУ из резервной копии или восстановления (обновления устаревшей версии) оригинального программного обеспечения ЭБУ в том случае, если есть подозрения на наличие в ЭБУ не оригинальной (модифицированной) программы управления, использование которой не сертифицировано производителем ЭБУ. |
| · | программирование ЭБУ должно быть произведено с помощью подключения к разъёму ЭБУ. Программирования без снятия с автомобиля подключением к диагностической колодке может вызвать повреждение предохранителей, исполнительных механизмов или компонентов внутри ЭБУ. |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Окно программы содержит следующие вкладки:

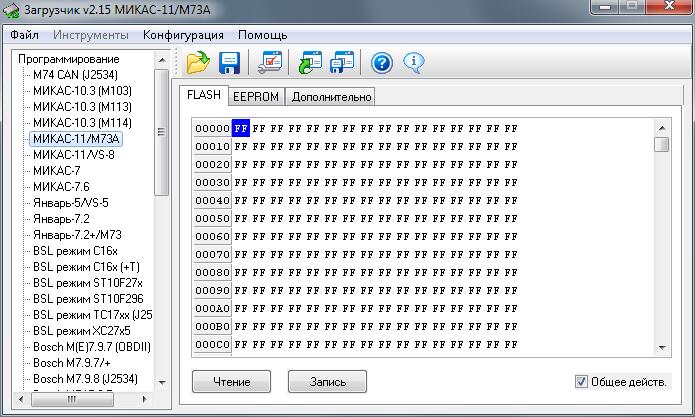

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

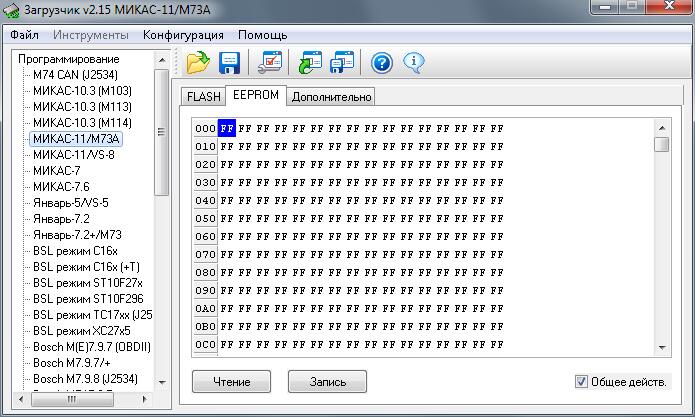

Вкладка EEPROM
Вкладка содержит окно просмотра буфера ЕЕПРОМ контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

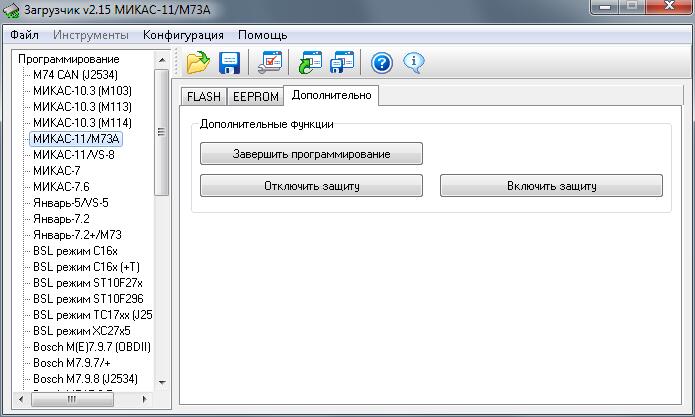

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:
| · | Завершение программирования – выполняет функцию завершения программирования. Необходимо в тех случаях, когда после записи повторное соединение завершилось с ошибкой. |
| · | Отключить защиту – позволяет отключить установленную защиту процессора для работы с ЭБУ посредством BSL-режима. Следует помнить, что подобная процедура может быть произведена всего 16 раз. |
| · | Включить защиту – позволяет включить защиту процессора. |
Ввиду того, что процессор ЭБУ закрыт, обновление бутлоадера (части программы, управляющая запуском основной программы и ее обновлением) модулем не поддерживается.
Если после записи в ЭБУ прошивки, бутлоадер которой отличается от исходной, появляется "Ошибка ПЗУ", рекомендуется считать из ЭБУ прошивку (уже с исходным бутлоадером), открыть ее в редакторе CTPro, сохранить (будет пересчитана контрольная сумма) и снова записать в ЭБУ.
Обратите внимание:
| · | Как до операции чтения-записи, так и после нее, происходит "Установка связи". Это нормальный и необходимый ход процесса. Не прерывайте его. В случае, если процесс установки связи после работы с ЭБУ не будет корректно завершен, ЭБУ не сможет завести двигатель. В такой ситуации воспользуйтесь функцией принудительного завершения программирования. |
