Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), малый(2)):
1:64 |
масса |
1:20 |
неотключаемое напряжение (К30) |
1:35 |
отключаемое напряжение (К15) |
1:17 |
CAN-L (BSL, Diag/Psw) |
1:1 |
CAN-H (BSL, Diag/Psw) |
1:3 |
CAN-L (Psw/Diag) |
1:4 |
CAN-H (Psw/Diag) |
Для чтения пароля, не переводя ЭБУ в BSL-режим, произведите подключение к одной из CAN-шин ЭБУ. Если соединения не произошло, подключите к другой CAN-шине.

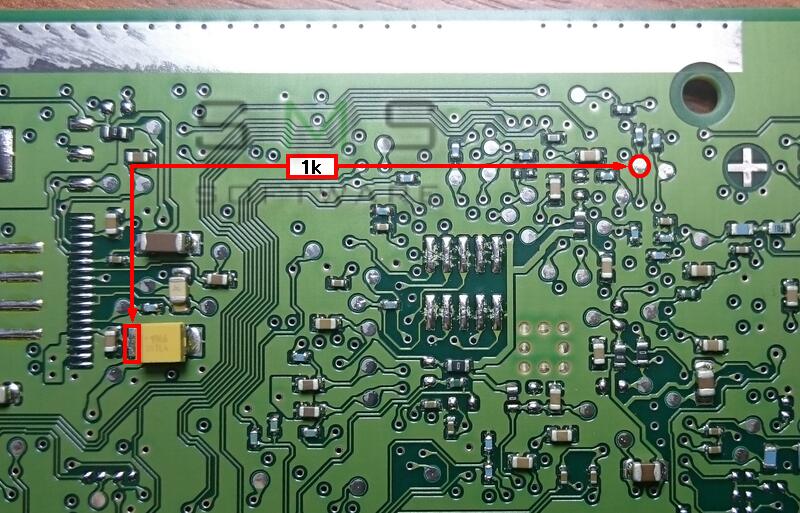

Для работы с ЭБУ в BSL-режиме необходимо произвести соединение, отмеченное на рисунке.
