Модуль предназначен для чтения калибровок и записи ПО и/или калибровок ЭБУ Bosch ME17/ME17.8.8/ME17.8.8.1/MED17.8.10//MED17.8.21, устанавливаемых, в частности, на автомобилях GreatWall/Chery/Geely/Haval.
Обратите внимание:
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | работа с ЭБУ производится на автомобиле. Также возможна работа со снятым с автомобиля ЭБУ. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ. |
| · | разные типы ЭБУ используют разные CAN-шины для обмена. При подключении на столе следует выбрать одну из шин, используя идентификацию ЭБУ для проверки. Возможно что чтение пароля модулем BSL режим TC17xx (J2534) необходимо будет осуществлять с другой CAN-шины. |
| · | в случае невозможности осуществления чтения ЭБУ через колодку диагностики, необходимо подключиться непосредственно к ЭБУ. |
| · | для сохранения прошивки в несжатом двоичном виде в соответствующей версии модуля необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
| · | в процессе записи из ЭБУ считывается пароль доступа к процессору, который может быть использован для последующей работы с ЭБУ модулем BSL режим TC17xx (J2534). Файлу пароля присваивается имя в соответствии с типом ЭБУ и он сохраняется либо в текущей папке, либо в папке, указанной на вкладке "Дополнительно". |
| · | при обновлении ПО, по умолчанию загрузчик ЭБУ не переписывается. Для активации полной перезаписи ЭБУ удерживайте клавишу Shift при нажатии кнопки "Нет" в окне с вопросом об области записи (доступно не на всех типах ЭБУ). |
| · | обновление загрузчика ЭБУ приведёт к перезаписи области конфигурации процессора, содержащую в себе пароль процессора. При несоответствии пароля во FLASH паролю процессора необходимо будет воспользоваться модулем BSL режим TC17xx (J2534). |
Окно программы содержит следующие вкладки:

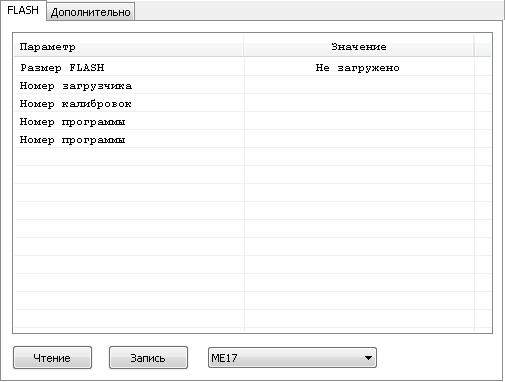

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке, выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

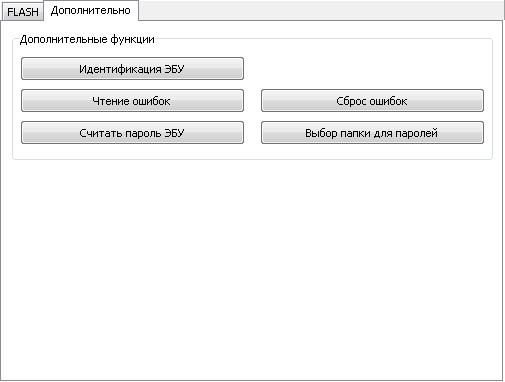

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:

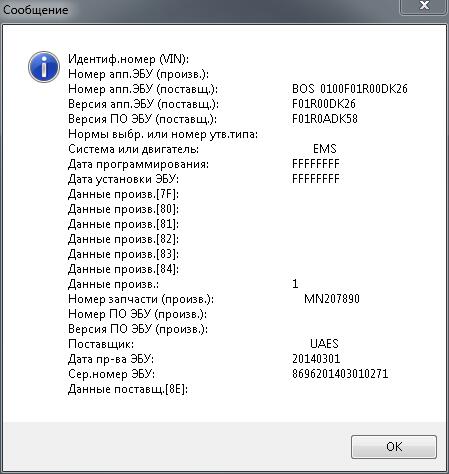

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
| · | Считать пароль – позволяет считать пароль ЭБУ и сохранить его в папке для паролей. |
| · | Выбор папки для паролей – позволяет указать постоянный каталог для сохранения считанных файлов паролей ЭБУ. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
