Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch M(E)17.9.7/71 устанавливаемых на автомобилях ВАЗ и УАЗ через диагностический разъём.
Модуль существует в двух версиях:
| · | работающий через адаптер Загрузчика, использующий К-линию для обмена с ЭБУ. Данный модуль не производит подсчёт КС. |
| · | работающий через интерфейс J2534, использующий К-линию или шину CAN для обмена с ЭБУ. |
В остальном функциональность модулей идентична.
Обратите внимание:
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3 (для версии без суффикса J2534) или через адаптер J2534 (для версии с суффиксом J2534). |
| · | в случае, когда обмен с ЭБУ происходит через интерфейс J2534, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ. При использовании адаптера J2534 сигналы К-линии и CAN-шины необходимо брать с него. |
| · | чтение ЭБУ осуществляется по CAN-шине. |
| · | для чтения FLASH-памяти ЭБУ, при отсутствии шины CAN в автомобиле, снимите ЭБУ и произведите соединения в соответствии с типом ЭБУ. |
| · | для работы с EEPROM воспользуйтесь модулем "BSL режим TC17xx (J2534)". |
| · | запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". |
| · | для работы с ЭБУ на а/м Приора необходимо на время программирования снять 20-контактный разъём с ЭБУ электропакета и установить перемычку между 13 и 20 контактом. |
| · | запись ЭБУ Bosch M(E)17.9.71 производится по CAN-шине и модулем без суффикса (J2534) не поддерживается. Диагностика этого блока производится по К-линии. |
| · | запись ЭБУ Bosch M(E)17.9.71 изменёнными прошивками может быть произведена лишь после предварительного отключения проверки подписи. |
| · | после отключения проверки подписи блок Bosch M(E)17.9.71 воспринимает совершенно любое содержимое при записи. Это в некоторых случаях может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". Для исключения такой ситуации записывайте в ЭБУ только проверенное и совместимое содержимое. |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Окно программы содержит следующие вкладки:

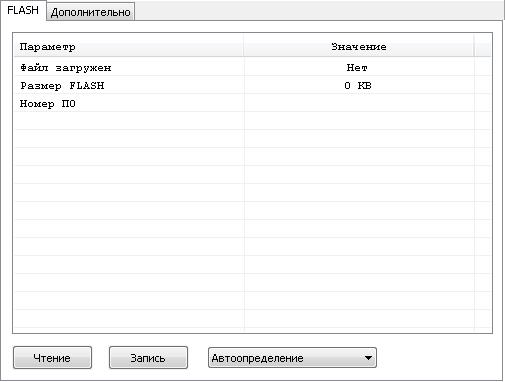

Вкладка FLASH
Вкладка содержит окно информации о буфере программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

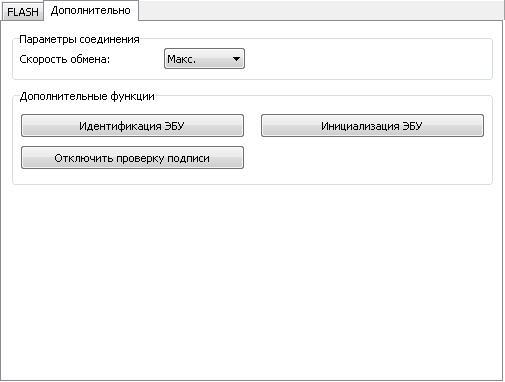

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Дополнительные функции:

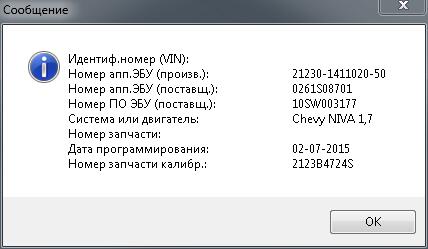

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Инициализация ЭБУ – выполняет инициализацию ЭБУ после перезаписи. |
| · | Отключить проверку подписи – выполняет отключение проверки подписи в ЭБУ ME17.9.71 при подключении ЭБУ в BSM-режиме. В случае сбоя при выполнении операции ЭБУ можно восстановить удерживая клавишу Shift при нажатии кнопки "Отключить проверку подписи". При этом в ЭБУ будет записана загрузочная область из текущего загруженного файла. |
Для определения типа адаптера удерживайте клавишу Ctrl при нажатии на кнопку "Отключить проверку подписи".
Для запуска автоопределения удерживайте клавиши Ctrl+I при нажатии на кнопку "Отключить проверку подписи".
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.
