Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ Bosch серий ME9.
Обратите внимание:
| · | работа модуля возможна только при использовании адаптера DiaLink. При этом подача питания на 16 контакт адаптера определяется типом ЭБУ. В отдельных случаях (недостаточное напряжение питания USB) возможна подача на 16 контакт напряжения 5.5..6В. |
| · | обмен с ЭБУ происходит через интерфейс J2534, и через адаптер Загрузчика. Адаптер Загрузчика должен быть использован для обязательного коммутирования линий питания ЭБУ. |
| · | модуль не поддерживает работу с ЭБУ следующих производителей: BMW. |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
| · | при записи модуль пропускает область загрузчика Bosch. |
Окно программы содержит следующие вкладки:

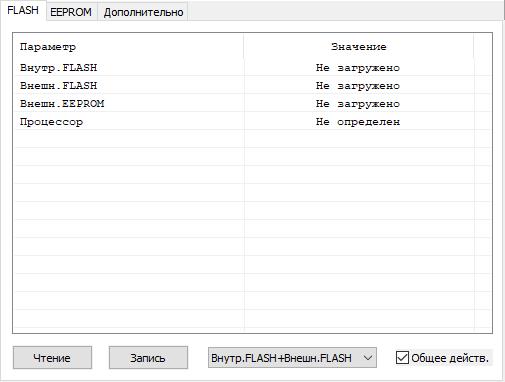

Вкладка FLASH
Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

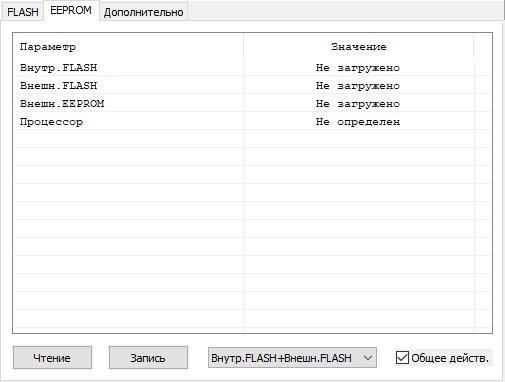

Вкладка EEPROM
Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

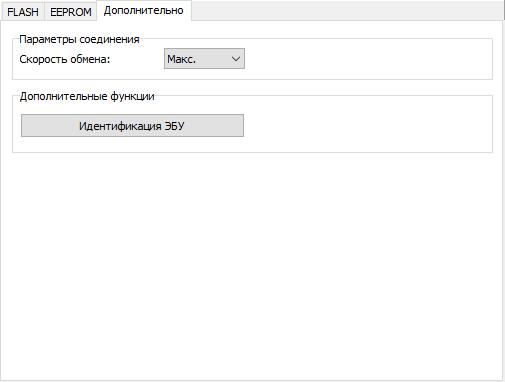

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Дополнительные функции:

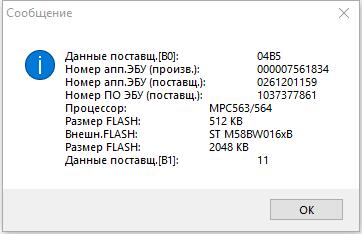

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
Порядок действия при работе с ЭБУ:
| 1. | Снимите ЭБУ с автомобиля. |
| 2. | Подключите ЭБУ на столе. |
| 3. | Произведите идентификацию ЭБУ. |
| 4. | Установите параметры работы в соответствии с содержимым ЭБУ (галка "Общее действ." и выбор типа FLASH). Попытка работы с отсутствующей в ЭБУ областью памяти приведёт к ошибке. |
| 5. | Произведите необходимые операции. |
| 6. | Установите ЭБУ на автомобиль. |
Подключение к ЭБУ:
Для подключения к ЭБУ используются сигналы от адаптера Загрузчика (GND, K30, K15, K-Line) и от J2534-адаптера (GPT1, GPT2).
Для определения необходимости подачи +12В на 16 контакт адаптера DiaLink отключите точки GPT и подайте питание на ЭБУ (на вкладке Диагностика нажмите кнопку Зажигание). Замерьте напряжение на точках GPT ЭБУ. Если напряжение на каком-либо из контактов составляет около 12В, подайте +12В на 16 контакт DiaLink. После этого подключите обратно точки GPT и установите связь с ЭБУ.
Если в документации не указаны точки подключения GPT, попробуйте использовать наиболее часто встречающиеся для GPT сигналы: вход датчика коленвала, входы датчиков распредвалов, вход датчика скорости автомобиля, вход сигнала генератора. При этом сигналы GPT1 и GPT2 можно менять между собою местами.
