Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), малый(2)): (используемые контакты CAN соединить между собой резистором 120 Ом, контакт 16 адаптера DiaLink не задействовать)
2:1 |
масса |
2:5 |
неотключаемое напряжение (К30) |
2:50 |
отключаемое напряжение (К15) |
2:61 |
чтение пароля CAN-L (адаптер DiaLink контакт 14) (Volvo GPT) |
2:60 |
чтение пароля CAN-H (адаптер DiaLink контакт 6) (Volvo GPT) |
2:80 |
CAN-L (адаптер DiaLink контакт 14) |
2:79 |
CAN-H (адаптер DiaLink контакт 6) |
1:74 |
адаптер DiaLink контакт 15 |
1:13 |
адаптер DiaLink контакт 7 |

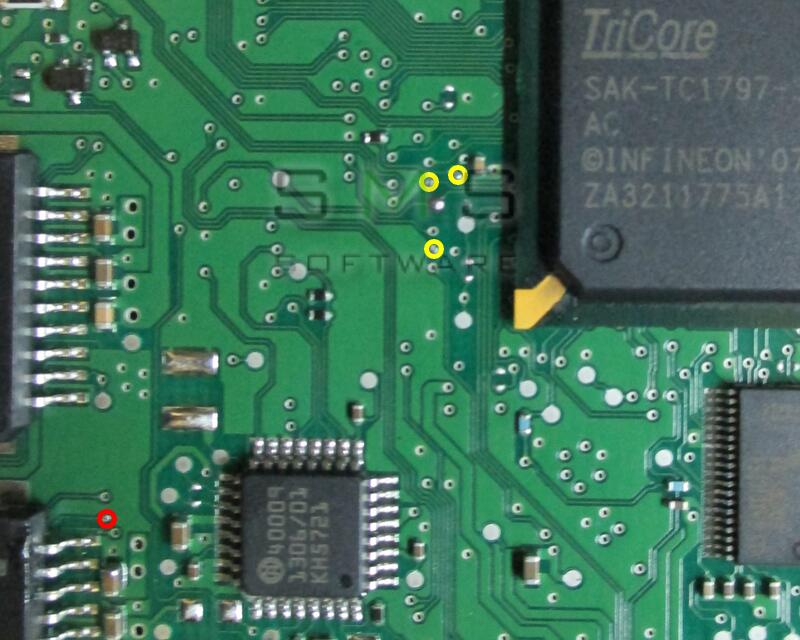

Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:
| · | контакты, отмеченные жёлтым цветом, через отдельные резисторы 0.51..1.0кОм подключить на землю ЭБУ |
| · | контакт, отмеченный красным цветом через резистор 0.51..1.0кОм подключить на на шину Vddp (+3.3В) |
