Модуль предназначен для записи ПО и калибровок ЭБУ Bosch MEDC17 автомобилей BMW E-серии через диагностический разъём.
Модулем поддерживаются следующие типы ЭБУ:
| · | Bosch EDC17C06, EDC17C50, EDC17CP02, EDC17C41, EDC17CP09, EDC17CP45. |
| · | Bosch ME17.2.1, ME17.4.5, MED17.2, MEV17.2, MEV17.2.1, MEV17.2.2, MEVD17.2, MEVD17.2.2, MEVD17.2.4, MEVD17.2.6, MEVD17.2.7, MEVD17.2.9, MV17.4.6. |
Поддерживаемые форматы файлов:
| · | несжатый BIN (BIN) |
| · | сжатый SMS-BIN (BIN) |
| · | SMS-Soft Container File (BCF) |
Обратите внимание:
| · | для работы модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения. |
| · | работа с ЭБУ может быть произведена без снятия с автомобиля подключением к диагностической колодке. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | тип ЭБУ модулем определяется автоматически. |
Окно программы содержит следующие вкладки:

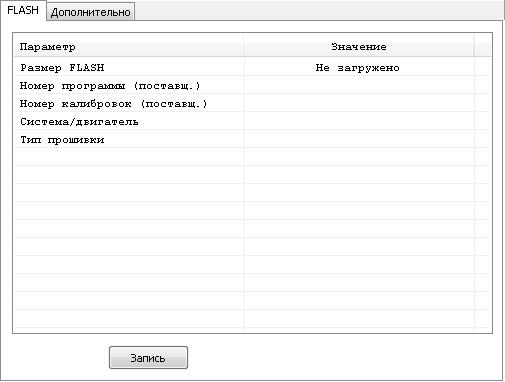

Вкладка FLASH
Вкладка содержит окно информации о буфере программы контроллера и кнопки управления:
|
запись прошивки из внутреннего буфера программы в контроллер |

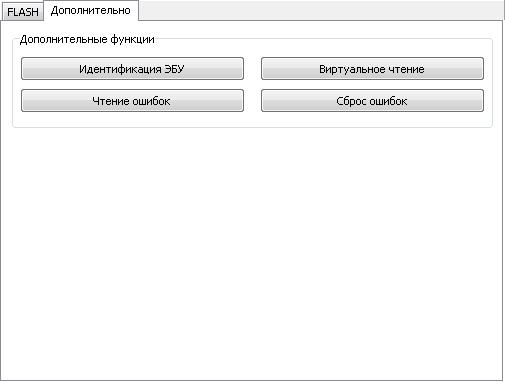

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Виртуальное чтение – загружает с сервера файл, соответствующий текущему идентификатору ПО ЭБУ или совместимому обновлению. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Чтение ЭБУ может быть произведено модулями "BSL режим TC17xx (J2534)" или "Bosch MEDC17 BSM (J2534)". Рекомендуется перед записью считывать пароль ЭБУ для обеспечения последующей возможности доступа к процессору.

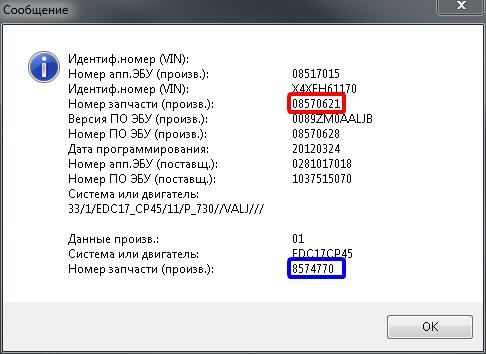

В случае невозможности чтения ЭБУ, выбор ПО должен быть осуществлён на основе идентификаторов. В красной рамке выделен номер текущей версии ПО в ЭБУ. Если модуль поддерживает данный ЭБУ, то последними двумя строками будет определённый тип ЭБУ и номер актуального обновления для текущей версии ПО (выделено в синей рамке). При этом пользователь должен сам принимать решение о возможности перезаписи ЭБУ новым файлом.
Обратите внимание:
| · | при первой записи в ЭБУ прошивку необходимо записывать полностью, чтобы отключить проверку подписи. В дальнейшем, при условии совместимости ПО и калибровок, можно использовать запись только калибровок. |
| · | если в ЭБУ начали писать модифицированные калибровки, а проверка подписи не была отключена, то по окончании записи будет выдано сообщение об ошибке. В таком случае сначала необходимо будет восстановить работоспособность ЭБУ записью оригинальных калибровок и лишь затем уже записывать прошивку полностью. |
| · | если тип ЭБУ при просмотре идентификаторов не был определён, сообщите об этом разработчику, приложив данные идентификации. |
| · | некоторая часть типов ЭБУ находится в тестовом режиме и отмечена суффиксом (Test). Перед записью такого ЭБУ свяжитесь с разработчиком. |
