Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ Bosch серии MEDC17.
Обратите внимание:
| · | работа модуля возможна только при использовании адаптера DiaLink. При этом подача питания на 16 контакт адаптера определяется типом ЭБУ. В отдельных случаях (недостаточное напряжение питания USB) возможна подача на 16 контакт напряжения 5.5..6В. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для обязательного коммутирования линий питания ЭБУ. |
| · | модуль не поддерживает работу с ЭБУ с TPROT выше 3 у процессоров 1766/1796. |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
| · | при открытии файла, в котором нет информации о типе памяти, загрузка происходит в буфер, определяемый текущим выбором памяти. |
| · | при записи модуль пропускает область TPROT и загрузчика Bosch. |
Окно программы содержит следующие вкладки:

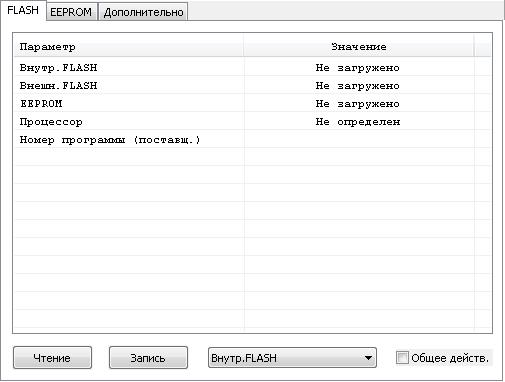

Вкладка FLASH
Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

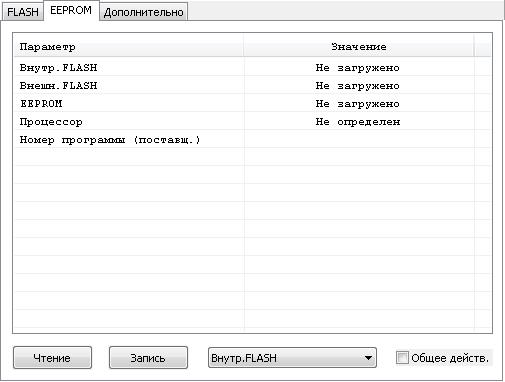

Вкладка EEPROM
Вкладка содержит окно информации о буфере FLASH и EEPROM контроллера, выбора области памяти и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

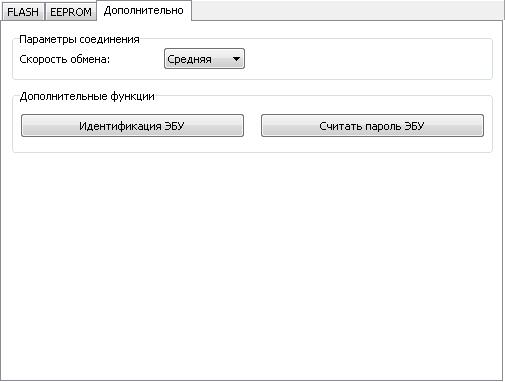

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. Для ЭБУ с двумя процессорами (например MEG/MEDG) необходимо выбирать "Средняя". |
Дополнительные функции:

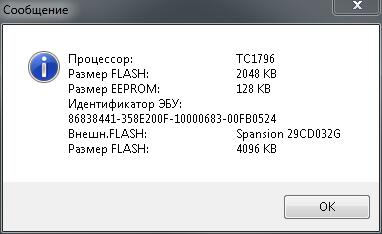

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Считать пароль ЭБУ – выполняет чтение пароля доступа к ЭБУ для использования модулем BSL режим TC17xx (J2534). Модулю Bosch MEDC17 BSM пароль не требуется. |
Порядок действия при работе с ЭБУ:
| 1. | Снимите ЭБУ с автомобиля. |
| 2. | Подключите ЭБУ на столе. |
| 3. | Произведите необходимые операции. |
| 4. | Установите ЭБУ на автомобиль. |
Подключение к ЭБУ:
Для подключения к ЭБУ используются сигналы от адаптера Загрузчика (GND, K30, K15) и от J2534-адаптера (CANH, CANL, GPT1, GPT2). Между сигналами CANH и CANL необходимо наличие резистора 120 Ом.
Для определения необходимости подачи +12В на 16 контакт адаптера DiaLink отключите точки GPT и подайте питание на ЭБУ (на вкладке Диагностика нажмите кнопку Зажигание). Замерьте напряжение на точках GPT ЭБУ. Если напряжение на каком-либо из контактов составляет около 12В, подайте +12В на 16 контакт DiaLink. После этого подключите обратно точки GPT и установите связь с ЭБУ.
Если в документации не указаны точки подключения GPT, попробуйте использовать наиболее часто встречающиеся для GPT сигналы: вход датчика коленвала, входы датчиков распредвалов, вход датчика скорости автомобиля, вход сигнала генератора. При этом сигналы GPT1 и GPT2 можно менять между собою местами.
Подключение к DiaLink:
В разных вариантах исполнения адаптер может быть укомплектован различными микросхемами.
Для определения типа адаптера удерживайте клавишу Ctrl при нажатии на кнопку "Идентификация ЭБУ".

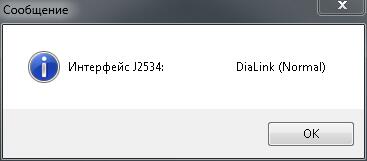

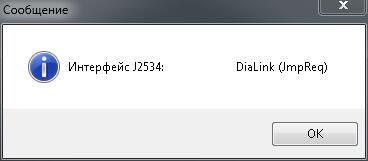

В зависимости от полученного сообщения используются следующие подключения:
|
|
||||||||||||
|
|

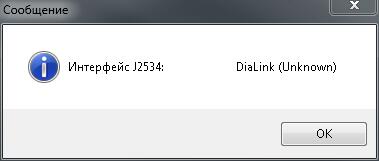

При желании можно самостоятельно заменить микросхему CAN-трансивера TJA1040 на одну из списка: PCA82C251, L9616, SN65HVD251. После такой замены адаптер должен произвести автоопределение микросхемы. Для запуска автоопределения удерживайте клавиши Ctrl+I при нажатии на кнопку "Идентификация ЭБУ". После получения сообщения
переподключите DiaLink без подключения OBD-разъёма.
В случае, когда автоопределение микросхемы не проходит и вы по прежнему получаете сообщение "DiaLink (Unknown)", измените режим работы адаптера через программу SMSDiag3 на K-Line, сохраните режим и переподключите адаптер заново без подключения OBD-разъёма.
