Модуль предназначен для записи ПО и калибровок ЭБУ Bosch MEDC17 автомобилей группы VAG по протоколу UDS через диагностический разъём.
Модулем поддерживаются следующие типы ЭБУ:
| · | Bosch EDC17U01, EDC17U05, EDC17CP04, EDC17CP14, EDC17CP20, EDC17CP24. |
| · | Bosch MED17.1, MED17.1.1, MED17.5, MED17.5.1, MED17.5.2, MED17.5.5, MED17.5.6, ME17.5.20. |
Поддерживаемые форматы файлов:
| · | несжатый BIN (BIN) |
| · | сжатый SMS-BIN (BIN) |
| · | SMS-Soft Container File (BCF) |
Обратите внимание:
| · | для работы модуля требуется активное подключение к сети Интернет. При возникновении ошибок обработки запроса проверьте доступность сети Интернет попыткой открытия сайта https://sms-soft.ru/ через браузер Internet Explorer. При возникновении проблем следуйте указаниям для их устранения. |
| · | работа с ЭБУ может быть произведена без снятия с автомобиля подключением к диагностической колодке. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | тип ЭБУ модулем определяется автоматически. |
| · | файлы, содержащие зашифрованные данные, не могут быть использованы для работы с модулем. |
Окно программы содержит следующие вкладки:

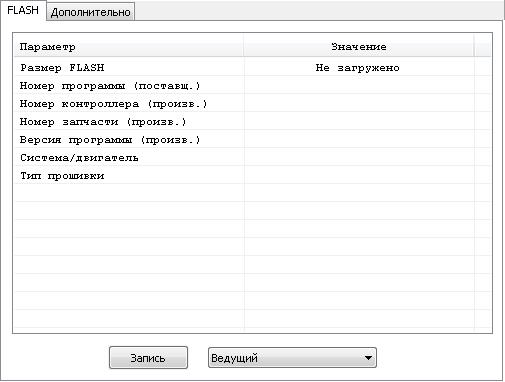

Вкладка FLASH
Вкладка содержит окно информации о буфере программы контроллера, выбора ЭБУ и кнопки управления:
|
запись прошивки из внутреннего буфера программы в контроллер |

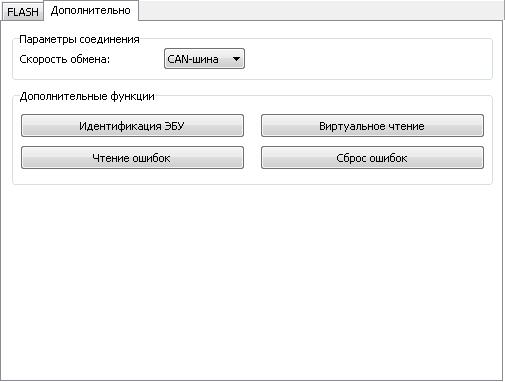

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости и канала обмена с ЭБУ. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Виртуальное чтение – загружает с сервера файл, соответствующий текущему идентификатору ПО ЭБУ или совместимому обновлению. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
Чтение ЭБУ может быть произведено модулями "BSL режим TC17xx (J2534)" или "Bosch MEDC17 BSM (J2534)". Рекомендуется перед записью считывать пароль ЭБУ для обеспечения последующей возможности доступа к процессору.

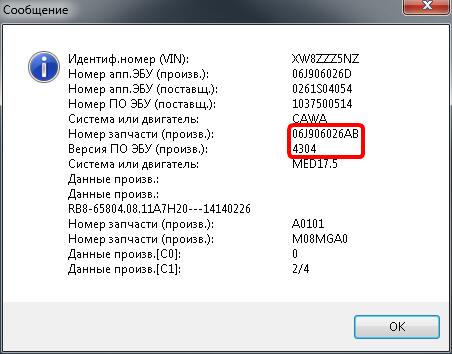

В случае невозможности чтения ЭБУ, выбор ПО должен быть осуществлён на основе идентификаторов, выделенных в красной рамке. Номер запчасти при этом должен совпадать, а номер ПО может отличаться. При этом пользователь должен сам принимать решение о возможности перезаписи ЭБУ новым файлом.
Обратите внимание:
| · | некоторая часть типов ЭБУ находится в тестовом режиме и отмечена суффиксом (Test). Перед записью такого ЭБУ свяжитесь с разработчиком. |
