Произведите подключение Универсальным кабелем Загрузчика согласно таблице (правый разъём (малый(1), большой(2), большой(3))):
3 |
масса |
5 |
неотключаемое напряжение (К30) |
19 |
отключаемое напряжение (К15) |
52 |
CAN-L |
40 |
CAN-H |

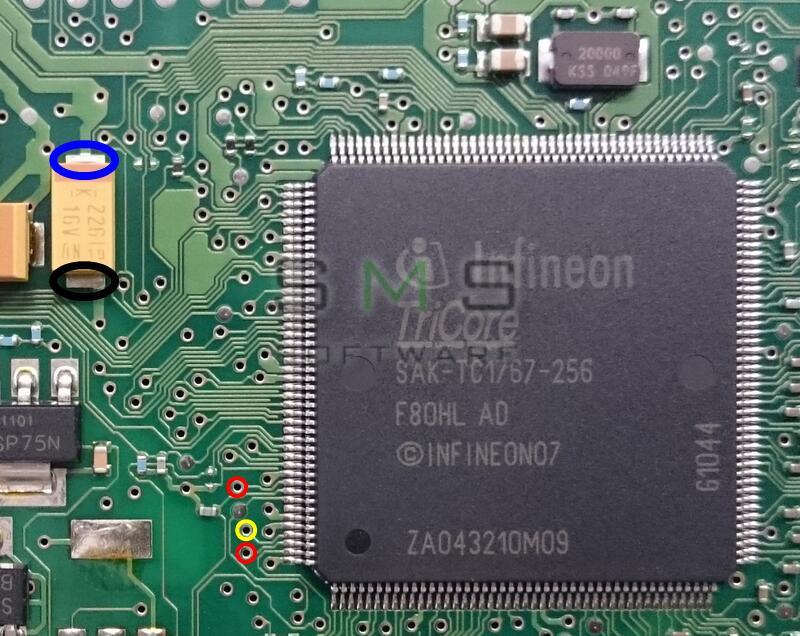

Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:
| · | контакты, отмеченный красным цветом, через отдельные резисторы 0.51..1.0кОм подключить на землю ЭБУ (одно из возможных мест подключения отмечено чёрным) |
| · | контакт, отмеченный жёлтым цветом, через резистор 0.51..1.0кОм подключить на шину Vddp (+3.3В) (одно из возможных мест подключения отмечено синим) |
