Произведите подключение Универсальным кабелем Загрузчика согласно таблице (правый разъём (малый(1), большой(2), большой(3))):
3 |
масса |
16 |
неотключаемое напряжение (К30) |
19 |
отключаемое напряжение (К15) |
52 |
CAN-L |
40 |
CAN-H |

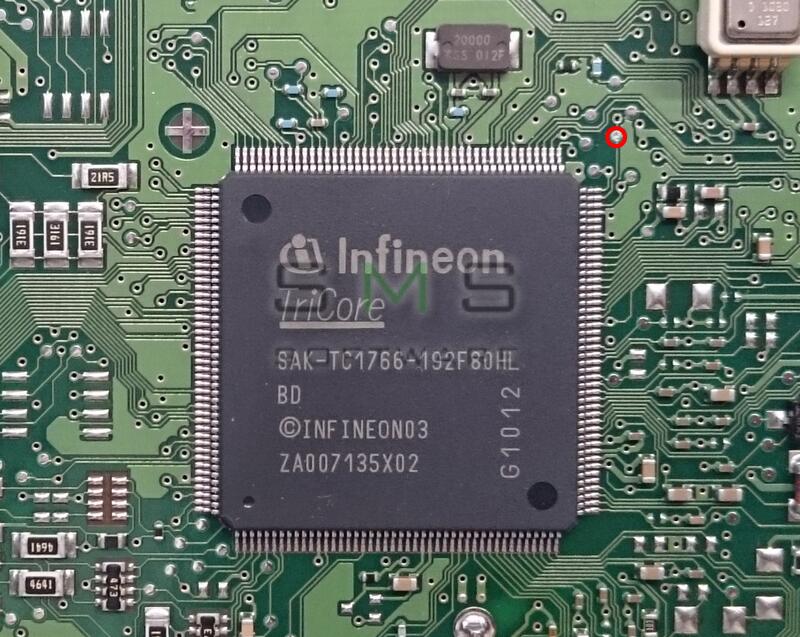

Для работы с ЭБУ в BSL-режиме необходимо контакт, отмеченный красным цветом, через резистор 0.51..1.0кОм подключить на землю ЭБУ.
