Произведите подключение Универсальным кабелем Загрузчика согласно таблице (6 разъёмов: [58,58,48,11,12,24]): (используемые контакты CAN соединить между собой резистором 120 Ом, контакт 16 адаптера DiaLink не задействовать)
3:10 |
масса |
3:1 |
неотключаемое напряжение (К30) |
3:22 |
отключаемое напряжение (К15) |
3:13 |
чтение пароля CAN-L (адаптер DiaLink контакт 14) |
3:28 |
чтение пароля CAN-H (адаптер DiaLink контакт 6) |
3:44 |
BSL режим CAN-L (адаптер DiaLink контакт 14) |
3:43 |
BSL режим CAN-H (адаптер DiaLink контакт 6) |
2:43 |
адаптер DiaLink контакт 15 |
1:16 |
адаптер DiaLink контакт 7 |

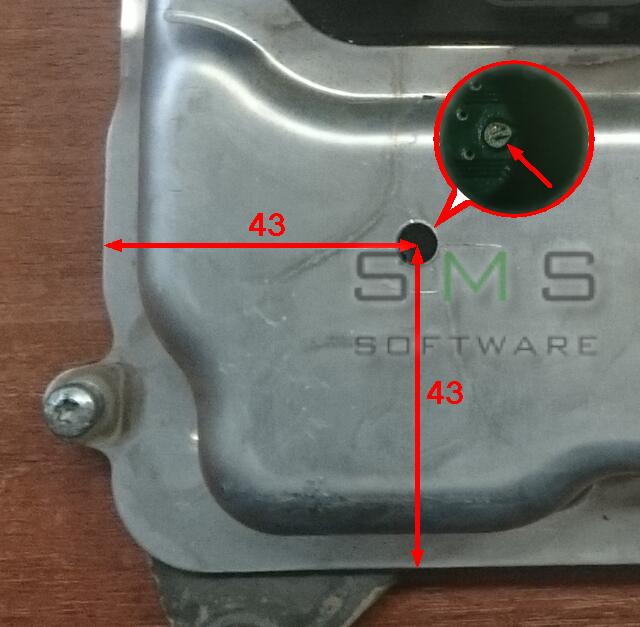

Для работы с ЭБУ в BSL-режиме (процессор TC1797) необходимо контакт, отмеченный красным цветом, через резистор 0.51..1.0кОм подключить на землю ЭБУ.
