Порядок установки и настройки двухрежимного блока управления семейства МИКАС-7.
Обратите внимание:
| · | необходима доработка некоторых контроллеров семейства МИКАС-7 для беспрепятственного программирования двухрежимных прошивок. |
В списке слева выберите требуемый тип ЭБУ.

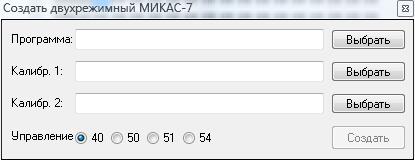

В меню Инструменты выберите пункт Создать двухрежимную.
Выберите прошивки для сдваивания и нажмите кнопку Создать. Созданная сдвоенная прошивка будет помещена в рабочий буфер программы, для сохранения ее в виде файла выберите в меню Файл - Сохранить.
Для того, чтобы при переключении прошивок не возникала ошибка контрольной суммы, программа удаляет из ПО алгоритм подсчета КС.
Порядок установки:
| 1. | Снять минусовую клемму с аккумулятора автомобиля, демонтировать блок управления. |
| 2. | Отщелкнуть разъем от блока управления, разобрать разъем. |
| 3. | Вставить в пустое отверстие, выбранное для управления программой контроллера, клемму с проводом необходимой длинны. Подключение провода приведено на рисунке. Возможно подключение на любой из следующих свободных контактов: 40, 50, 51 или 54. |
| 4. | Собрать разъем. |
| 5. | Произвести электрические подключения согласно схеме. |
| 6. | Подключить двухрежимный контроллер МИКАС-7 к разъему, смонтировать контроллер на место. |
| 7. | Убедиться в правильности выполненных операций (проверить соединения). |
| 8. | Подключить минусовую клемму к аккумулятору. |
Порядок настройки:
| 1. | Включить зажигание и завести двигатель. |
| 2. | Тумблером выбора режимов проверить функционирование системы переключения. |
| 3. | Использовать по назначению. |

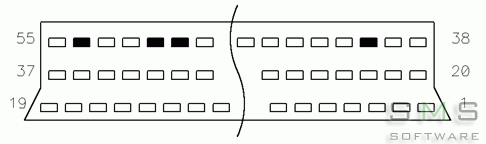

Расположение контактов на блоке управления (вид со стороны контактов), потенциально используемые контакты отмечены черным цветом.

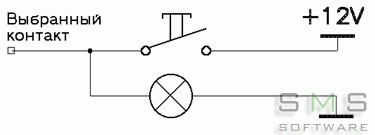

Схема подключения тумблера и индикатора. В случае использования светодиода, необходимо последовательно с ним включать токоограничивающий резистор сопротивлением 1.0 - 1.5кОм.
Обратите внимание:
| · | при формировании следует учитывать: |
| 1. | калибровки и программа управления должны быть предназначены для одного и того же типа контроллера, тех же норм токсичности. |
| 2. | калибровки должны располагаться по стандартным адресам. |
