Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой разъём):
2 |
масса |
15 |
неотключаемое напряжение (К30) |
4 |
отключаемое напряжение (К15) |
29 |
К-линия |

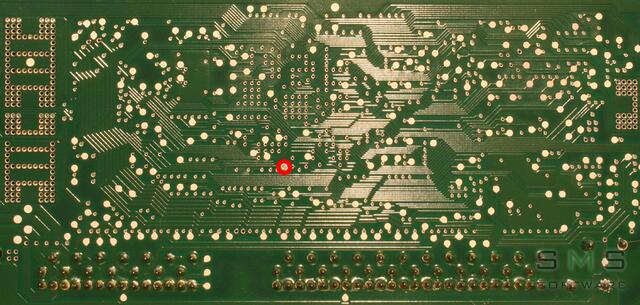

Для перевода ЭБУ в режим программирования замкните указанную точку на землю через резистор 100-330 Ом.
При использовании сигнала разрешения программирования (зеленый провод универсального кабеля) необходимо соблюдать особую осторожность, т.к. неверные действия с программой могут повлечь выход ЭБУ из строя.
