Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой разъём):
M1 |
масса |
M4 |
неотключаемое напряжение (К30) |
L4 |
отключаемое напряжение (К15) |
B1 |
К-линия |

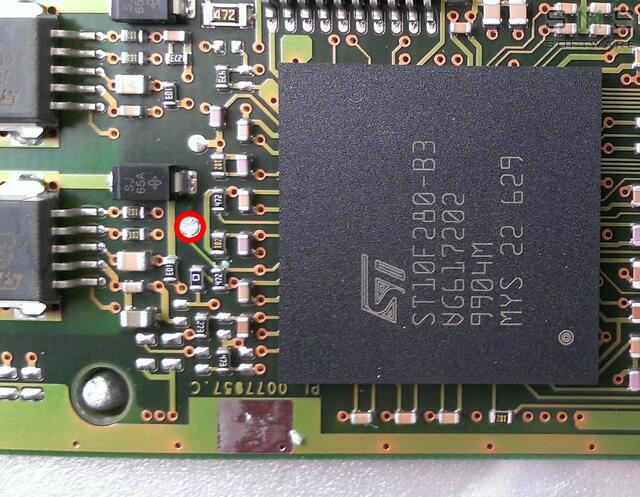

Для перевода ЭБУ в режим программирования замкните указанную точку на землю через резистор 470-620 Ом.
При использовании сигнала разрешения программирования (зеленый провод универсального кабеля) необходимо соблюдать особую осторожность, т.к. неверные действия с программой могут повлечь выход ЭБУ из строя.
