Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой разъём):
2 |
масса |
15 |
неотключаемое напряжение (К30) |
4 |
отключаемое напряжение (К15) |
29 |
К-линия |

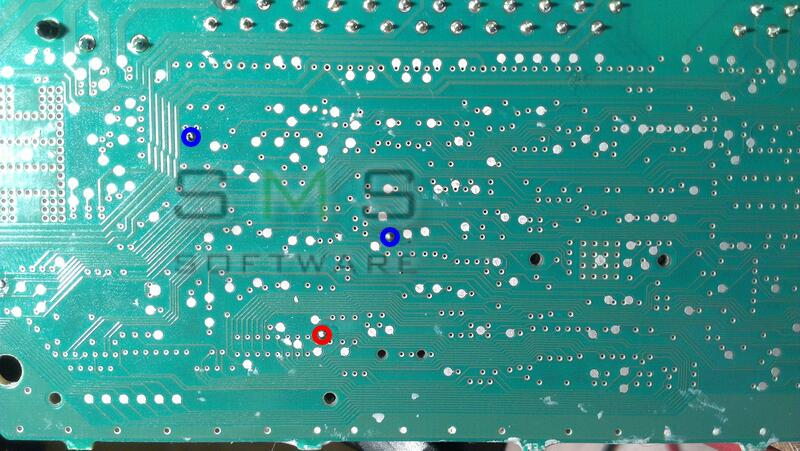

Для перевода ЭБУ в BSL-режим необходимо произвести следующие соединения:
| · | контакты, отмеченные синим, замкнуть между собою |
| · | контакт, отмеченный красным, соединить на массу ЭБУ через резистор 0.51..1.0кОм |
